Compressore scroll o rotativo: il compressore dice che macchina hai davanti

Il compressore è il cuore della pompa di calore: è lui che porta il calore preso all’aria esterna alla temperatura che serve dentro casa. Non tutti i compressori però sono uguali, e il tipo che un costruttore sceglie dice molto della macchina che ha in mente.

01

Le famiglie dei compressori per refrigerazione

Il compressore è lo stesso organo in un frigorifero, in una cella, in un condizionatore e in una pompa di calore: aspira il refrigerante a bassa pressione e lo porta alla pressione, e quindi alla temperatura, a cui può cedere calore. Cambiano la taglia e il modo di comprimere. Le famiglie sono cinque.

Alternativo, a pistoni. Il più vecchio e il più diffuso in refrigerazione: dal frigorifero di casa, dove è un piccolo ermetico, alle celle frigorifere e ai banchi dei supermercati, dove è semiermetico e arriva a decine di chilowatt. Robusto, sopporta rapporti di compressione alti, ma pulsa, vibra e ha molte parti in movimento.

Rotativo, a palette o a rotore eccentrico. Quello dei condizionatori e delle piccole pompe di calore: leggero, economico, silenzioso alle piccole taglie. Un rotore solo nei piccoli, due sfasati nei medi, il twin rotary.

Scroll, a spirale. Dalle pompe di calore di casa ai refrigeratori d’acqua e alle macchine da capannone di 50-100 kW: compressione continua, poche parti in movimento, tollera un po’ di liquido, non vibra alle cilindrate grandi.

A vite. Due rotori elicoidali che si ingranano: centinaia di chilowatt, grandi refrigeratori d’acqua, celle industriali, impianti a bassa temperatura. Rendimento alto a pieno carico, costo e manutenzione da impianto industriale.

Centrifugo. Una girante che accelera il gas: migliaia di chilowatt, le centrali frigorifere di ospedali, aeroporti e grandi uffici. Fuori dal nostro campo.

A parte il principio, cambia anche la costruzione. Ermetico: motore e compressore saldati in un guscio, non si apre, si sostituisce; è quello di frigoriferi, condizionatori e pompe di calore, nostre comprese. Semiermetico: il guscio è imbullonato e si può aprire per la manutenzione; è quello della refrigerazione commerciale. Aperto: il motore è fuori, collegato da un albero con una tenuta; è quello dei camion frigo e dei grandi impianti industriali.

Nelle pompe di calore, dalla casa al capannone, la scelta vera è fra due: rotativo e scroll. Il resto della pillola spiega perché noi scegliamo lo scroll.

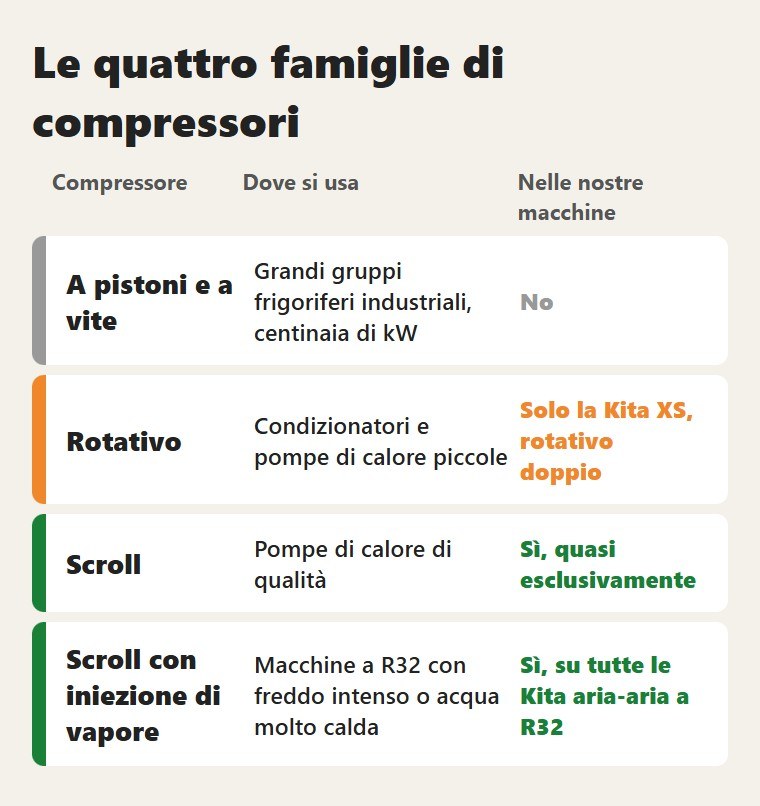

Le quattro famiglie di compressori
Le quattro famiglie di compressori.

02

Il rotativo: quello dei condizionatori

Il rotativo è il compressore che c’è in quasi tutti i condizionatori. Dentro un cilindro gira un rotore eccentrico: nei condizionatori più piccoli il rotore è uno solo, in quelli più grandi sono due, sfasati per bilanciarsi a vicenda, ed è il twin rotary. È leggero, piccolo, economico, e per una casa va bene: a piccola taglia un buon rotativo rende quanto uno scroll. Ha però due limiti. È delicato con il liquido: un compressore dovrebbe aspirare solo gas, e il rotativo ha bisogno di un serbatoio in aspirazione, l’accumulatore, che fa evaporare le gocce prima che arrivino al cilindro. E quando la cilindrata cresce, come serve nelle macchine da capannone, comincia a vibrare: il rotore eccentrico, più è grande, più squilibra la macchina.

Il rotativo in sezione: il rotore eccentrico (A) gira nel cilindro; la paletta (F), spinta dalla molla (E), separa il gas aspirato (B) da quello compresso, che esce dalla mandata (C).
Il rotativo in sezione: il rotore eccentrico (A) gira nel cilindro; la paletta (F), spinta dalla molla (E), separa il gas aspirato (B) da quello compresso, che esce dalla mandata (C).

03

Lo scroll: due spirali che si inseguono

Lo scroll è fatto di due spirali, una ferma e una che le gira dentro senza ruotare su sé stessa. Il gas entra dall’esterno, viene chiuso in sacche sempre più piccole ed esce compresso dal centro. Il movimento è continuo, senza colpi, e le parti in movimento sono poche. Ne vengono tre vantaggi. È robusto: le spirali tollerano meglio un po’ di liquido, che il rotativo invece soffre. Non vibra nemmeno alle cilindrate grandi delle macchine industriali. E rende bene su tutto il campo di lavoro, che è quello che conta in una pompa di calore che passa dall’inverno all’estate.

Lo scroll visto dall'alto, in quattro momenti: una sacca di gas viene chiusa fra le due spirali all'esterno (blu), scorre verso il centro diventando sempre più piccola e più calda, ed esce compressa dal centro (rosso).
Lo scroll visto dall'alto, in quattro momenti: una sacca di gas viene chiusa fra le due spirali all'esterno (blu), scorre verso il centro diventando sempre più piccola e più calda, ed esce compressa dal centro (rosso).

04

L'iniezione di vapore

C’è un quarto vantaggio, che sulle macchine a R32 pesa più degli altri: lo scroll può avere l’iniezione di vapore. L’R32 è un refrigerante che esce dal compressore molto caldo. Quando fuori fa molto freddo, o quando dentro serve acqua molto calda, il compressore deve alzare molto la pressione: il rapporto di compressione cresce e con l’R32 la temperatura di scarico sale troppo, cosa che rovina l’olio e accorcia la vita della macchina. L’iniezione manda nelle spirali, a metà compressione, una parte di refrigerante già freddo: la temperatura di scarico scende, la potenza disponibile al freddo sale, e il compressore lavora sempre dentro i suoi limiti. Con il propano, l’R290, il problema non c’è: la temperatura di scarico resta bassa e l’iniezione non serve.

Pompa di calore Kita Air con la ventola coperta dalle alette, davanti a un capannone industriale
Kita Air: tutte le versioni a R32 hanno il compressore scroll con iniezione di vapore.

05

Cosa usiamo noi

Nelle nostre macchine usiamo quasi esclusivamente compressori scroll, per la robustezza e per l’efficienza. Tutte le nostre Kita aria-aria a R32 hanno lo scroll con iniezione di vapore: è una delle ragioni per cui scaldano bene anche nelle notti più fredde, e per cui le macchine installate da anni lavorano ancora come il primo giorno. Le nostre aria-acqua sono a R290 e l’iniezione non ce l’hanno, perché con il propano non serve.

Pompa di calore Kita Air Premium, carrozzeria grigia con la ventola coperta dalle alette
Kita Air Premium: dentro lavora uno scroll a R32 con iniezione di vapore.

06

Come si controlla, prima di comprare

  • chiedere che compressore monta la macchina: rotativo o scroll, e di che marca;
  • se la macchina è a R32, chiedere se il compressore ha l’iniezione di vapore, soprattutto se lavorerà con temperature esterne basse o con acqua calda a temperatura alta; con l’R290 non serve;
  • per un capannone o un edificio grande, chiedere che cilindrata ha il compressore e come è sospeso: a quelle taglie un rotativo vibra.

07

Domande frequenti

Meglio compressore scroll o rotativo?

Per una casa piccola un buon rotativo rende quanto uno scroll. Alle cilindrate grandi lo scroll è più robusto, non vibra, tollera meglio un po’ di liquido e può avere l’iniezione di vapore. Nelle nostre macchine usiamo quasi esclusivamente scroll.

Cos’è l’iniezione di vapore?

Manda nelle spirali dello scroll, a metà compressione, una parte di refrigerante già freddo: la temperatura di scarico scende e la potenza disponibile al freddo sale. Serve con l’R32; con il propano R290 non serve.

Che compressore hanno le pompe di calore Templari?

Scroll. Le Kita aria-aria a R32 hanno lo scroll con iniezione di vapore; le aria-acqua sono a R290 e l’iniezione non ce l’hanno, perché con il propano non serve.

Perché un compressore rotativo grande vibra?

Il rotore è eccentrico: più la cilindrata è grande, più squilibra la macchina. Per un capannone conviene chiedere la cilindrata del compressore e come è sospeso.

Che compressore ha un frigorifero?

Un alternativo ermetico di pochi watt. Nelle celle e nei banchi frigo diventa semiermetico, apribile per la manutenzione. Nelle pompe di calore si usano invece rotativi e scroll, che sono ermetici.

Che differenza c’è fra compressore ermetico e semiermetico?

L’ermetico è saldato in un guscio e non si apre: se si guasta si sostituisce. Il semiermetico è imbullonato e si ripara. Pompe di calore e condizionatori usano ermetici; la refrigerazione commerciale semiermetici.
