Sprężarka scroll czy rotacyjna: sprężarka mówi, jaką maszynę masz przed sobą

Sprężarka jest sercem pompy ciepła: to ona podnosi ciepło pobrane z powietrza zewnętrznego do temperatury potrzebnej w domu. Nie wszystkie sprężarki są jednak takie same, a typ, który wybiera producent, wiele mówi o maszynie, jaką ma na myśli.

01

Rodziny sprężarek do chłodnictwa

Sprężarka chłodnicza to ten sam element w lodówce, w komorze chłodniczej, w klimatyzatorze i w pompie ciepła: zasysa czynnik chłodniczy pod niskim ciśnieniem i doprowadza go do ciśnienia, a więc do temperatury, w której może oddawać ciepło. Zmienia się wielkość i sposób sprężania. Rodzin jest pięć.

Tłokowa. Najstarsza i najbardziej rozpowszechniona w chłodnictwie: od lodówki domowej, gdzie jest małą sprężarką hermetyczną, po komory chłodnicze i lady supermarketów, gdzie jest półhermetyczna i osiąga dziesiątki kilowatów. Wytrzymała, znosi wysokie stopnie sprężania, ale pulsuje, drga i ma wiele części ruchomych.

Rotacyjna, łopatkowa lub z wirnikiem mimośrodowym. Ta z klimatyzatorów i małych pomp ciepła: lekka, tania, cicha w małych rozmiarach. Jeden wirnik w małych, dwa przesunięte w fazie w średnich, twin rotary.

Scroll, spiralna. Od domowych pomp ciepła po agregaty wody lodowej i maszyny do hal przemysłowych o mocy 50-100 kW: sprężanie ciągłe, mało części ruchomych, toleruje trochę cieczy, nie drga przy dużych pojemnościach skokowych.

Śrubowa. Dwa zazębiające się wirniki śrubowe: setki kilowatów, duże agregaty wody lodowej, przemysłowe komory chłodnicze, instalacje niskotemperaturowe. Wysoka sprawność przy pełnym obciążeniu, koszt i serwis instalacji przemysłowej.

Odśrodkowa. Wirnik, który przyspiesza gaz: tysiące kilowatów, centrale chłodnicze szpitali, lotnisk i dużych biurowców. Poza naszą dziedziną.

Poza zasadą działania różni się też budowa. Hermetyczna: silnik i sprężarka są zespawane w obudowie, której się nie otwiera, tylko wymienia; taka jest w lodówkach, klimatyzatorach i pompach ciepła, także naszych. Półhermetyczna: obudowa jest skręcona śrubami i można ją otworzyć do konserwacji; taka jest w chłodnictwie komercyjnym. Otwarta: silnik jest na zewnątrz, połączony wałem z uszczelnieniem; taka jest w samochodach chłodniach i w dużych instalacjach przemysłowych.

W pompach ciepła, od domu po halę przemysłową, prawdziwy wybór jest między dwiema: rotacyjną i scroll. Reszta tej pigułki wyjaśnia, dlaczego wybieramy scroll.

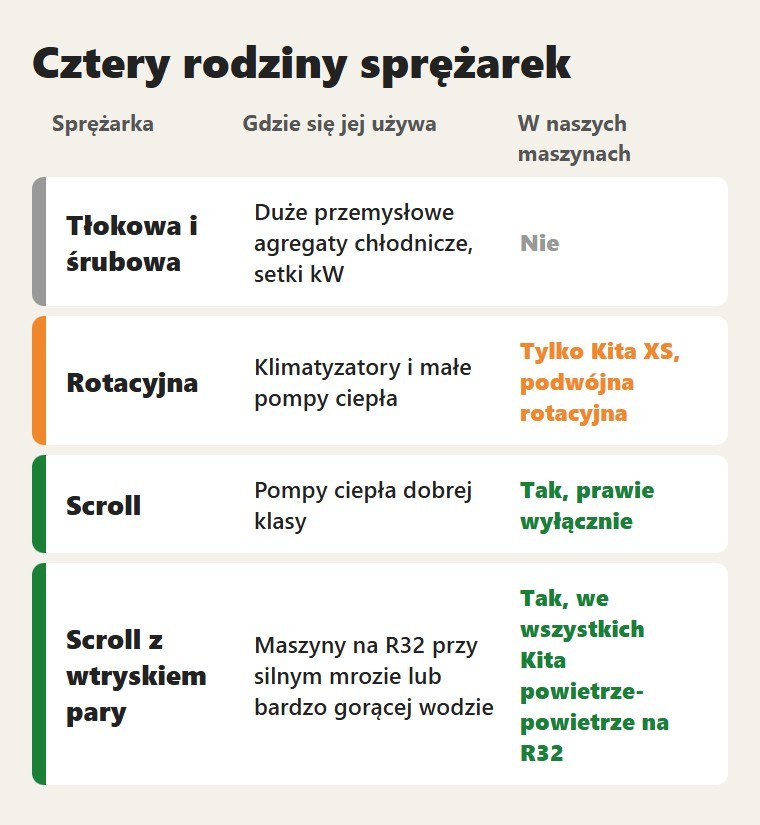

Cztery rodziny sprężarek
Cztery rodziny sprężarek.

02

Sprężarka rotacyjna: ta z klimatyzatorów

Sprężarka rotacyjna jest w prawie wszystkich klimatyzatorach. W cylindrze obraca się mimośrodowy wirnik: w najmniejszych klimatyzatorach jest jeden, w większych dwa, przesunięte, żeby się wzajemnie równoważyć, i to jest twin rotary. Jest lekka, mała, tania i do domu się nadaje: w małych rozmiarach dobra sprężarka rotacyjna ma sprawność taką jak scroll. Ma jednak dwa ograniczenia. Jest wrażliwa na ciecz: sprężarka powinna zasysać tylko gaz, a rotacyjna potrzebuje po stronie ssawnej zbiornika, separatora cieczy, który odparowuje krople, zanim dotrą do cylindra. A gdy rośnie pojemność skokowa, jak wymagają maszyny do hal, zaczyna drgać: im większy mimośrodowy wirnik, tym bardziej wytrąca maszynę z równowagi.

Sprężarka rotacyjna w przekroju: mimośrodowy rotor (A) obraca się w cylindrze; łopatka (F), dociskana przez sprężynę (E), oddziela gaz zasysany (B) od sprężonego, który wychodzi przez tłoczenie (C).
Sprężarka rotacyjna w przekroju: mimośrodowy rotor (A) obraca się w cylindrze; łopatka (F), dociskana przez sprężynę (E), oddziela gaz zasysany (B) od sprężonego, który wychodzi przez tłoczenie (C).

03

Scroll: dwie spirale, które się gonią

Scroll składa się z dwóch spiral, jednej nieruchomej i drugiej, która krąży w jej wnętrzu, nie obracając się wokół siebie. Gaz wchodzi z zewnątrz, zostaje zamknięty w coraz mniejszych komorach i wychodzi sprężony środkiem. Ruch jest ciągły, bez uderzeń, a części ruchomych jest niewiele. Wynikają z tego trzy zalety. Jest wytrzymała: spirale lepiej znoszą odrobinę cieczy, której sprężarka rotacyjna nie lubi. Nie drga nawet przy dużych pojemnościach maszyn przemysłowych. I ma dobrą sprawność w całym zakresie pracy, co liczy się w pompie ciepła przechodzącej od zimy do lata.

Sprężarka scroll widziana z góry, w czterech momentach: porcja gazu zostaje zamknięta między dwiema spiralami na zewnątrz (niebieski), przesuwa się do środka, stając się coraz mniejsza i cieplejsza, i wychodzi sprężona środkiem (czerwony).
Sprężarka scroll widziana z góry, w czterech momentach: porcja gazu zostaje zamknięta między dwiema spiralami na zewnątrz (niebieski), przesuwa się do środka, stając się coraz mniejsza i cieplejsza, i wychodzi sprężona środkiem (czerwony).

04

Wtrysk pary

Jest czwarta zaleta, która w maszynach na R32 waży więcej niż pozostałe: scroll może mieć wtrysk pary. R32 to czynnik, który wychodzi ze sprężarki bardzo gorący. Gdy na zewnątrz jest bardzo zimno albo gdy w domu potrzebna jest bardzo gorąca woda, sprężarka musi mocno podnieść ciśnienie: spręż rośnie i przy R32 temperatura tłoczenia staje się zbyt wysoka, co niszczy olej i skraca życie maszyny. Wtrysk wprowadza do spiral, w połowie sprężania, część już chłodnego czynnika: temperatura tłoczenia spada, moc dostępna przy mrozie rośnie, a sprężarka pracuje zawsze w swoich granicach. Z propanem, R290, tego problemu nie ma: temperatura tłoczenia pozostaje niska i wtrysk nie jest potrzebny.

Pompa ciepła Kita Air z wentylatorem zakrytym lamelami, przed halą przemysłową
Kita Air: wszystkie wersje na R32 mają sprężarkę scroll z wtryskiem pary.

05

Czego używamy my

W naszych maszynach stosujemy prawie wyłącznie sprężarki scroll, ze względu na wytrzymałość i sprawność. Wszystkie nasze Kita powietrze-powietrze na R32 mają scroll z wtryskiem pary: to jeden z powodów, dla których dobrze grzeją nawet w najzimniejsze noce, i dla których maszyny zainstalowane przed laty pracują nadal jak pierwszego dnia. Nasze maszyny powietrze-woda pracują na R290 i nie mają wtrysku, bo z propanem nie jest potrzebny.

Pompa ciepła Kita Air Premium, szara obudowa z zakrytym wentylatorem
Kita Air Premium: w środku pracuje scroll na R32 z wtryskiem pary.

06

Jak to sprawdzić przed zakupem

  • zapytać, jaką sprężarkę ma maszyna: rotacyjną czy scroll, i jakiej marki;
  • jeśli maszyna pracuje na R32, zapytać, czy sprężarka ma wtrysk pary, zwłaszcza przy niskich temperaturach zewnętrznych albo wodzie o wysokiej temperaturze; przy R290 nie jest potrzebny;
  • w przypadku hali lub dużego budynku zapytać o pojemność skokową sprężarki i sposób jej zawieszenia: w tych rozmiarach sprężarka rotacyjna drga.

07

Najczęstsze pytania

Sprężarka scroll czy rotacyjna: która lepsza?

W małym domu dobra rotacyjna działa tak samo jak scroll. Przy dużych pojemnościach scroll jest solidniejszy, nie wibruje, lepiej znosi trochę cieczy i może mieć wtrysk pary. W naszych maszynach stosujemy prawie wyłącznie scroll.

Co to jest wtrysk pary?

W połowie sprężania do spiral trafia część już zimnego czynnika: temperatura tłoczenia spada, a moc dostępna przy mrozie rośnie. Jest potrzebny przy R32; przy propanie, R290, nie.

Jakie sprężarki mają pompy ciepła Templari?

Scroll. Kita powietrze-powietrze na R32 mają scroll z wtryskiem pary; pompy powietrze-woda pracują na R290 i nie mają wtrysku, bo propan go nie potrzebuje.

Dlaczego duża sprężarka rotacyjna wibruje?

Wirnik jest mimośrodowy: im większa pojemność, tym bardziej wytrąca maszynę z równowagi. Przy hali warto zapytać o pojemność sprężarki i sposób jej zawieszenia.

Jaką sprężarkę ma lodówka?

Tłokową hermetyczną o mocy kilku watów. W komorach chłodniczych i ladach chłodniczych staje się półhermetyczna, możliwa do otwarcia na czas konserwacji. W pompach ciepła stosuje się natomiast sprężarki rotacyjne i scroll, które są hermetyczne.

Jaka jest różnica między sprężarką hermetyczną a półhermetyczną?

Hermetyczna jest zespawana w obudowie i się jej nie otwiera: gdy ulegnie awarii, wymienia się ją. Półhermetyczna jest skręcona śrubami i da się ją naprawić. Pompy ciepła i klimatyzatory używają hermetycznych, chłodnictwo komercyjne półhermetycznych.
