Scroll kompressor eller rotationskompressor: den fortæller, hvilken maskine du har foran dig

Kompressoren er varmepumpens hjerte: det er den, der løfter varmen fra udeluften op til den temperatur, der skal bruges inde i huset. Men ikke alle kompressorer er ens, og den type, en producent vælger, siger meget om den maskine, han har i tankerne.

01

Kølekompressorernes familier

Kompressoren er den samme komponent i et køleskab, et kølerum, en aircondition og en varmepumpe: den suger kølemidlet ind ved lavt tryk og bringer det op på det tryk, og dermed den temperatur, hvor det kan afgive varme. Størrelsen og måden at komprimere på er forskellig. Der er fem familier.

Stempelkompressor, frem- og tilbagegående. Den ældste og mest udbredte inden for køling: fra husholdningens køleskab, hvor den er en lille hermetisk, til kølerum og supermarkedernes kølediske, hvor den er halvhermetisk og når op på titals kilowatt. Robust og tåler høje kompressionsforhold, men den pulserer, vibrerer og har mange bevægelige dele.

Rotationskompressor, med skydere eller excentrisk rotor. Den i airconditionanlæg og små varmepumper: let, billig, støjsvag i små størrelser. Én rotor i de små, to forskudte i de mellemstore, twin rotary.

Scroll, spiralformet. Fra varmepumper til private hjem til vandkølere og maskiner til industrihaller på 50-100 kW: kontinuerlig kompression, få bevægelige dele, tåler lidt væske, vibrerer ikke ved store slagvolumener.

Skruekompressor. To skrueformede rotorer, der griber ind i hinanden: hundredvis af kilowatt, store vandkølere, industrielle kølerum, lavtemperaturanlæg. Høj virkningsgrad ved fuld belastning, med et industrianlægs pris og vedligeholdelse.

Centrifugalkompressor. Et løbehjul, der accelererer gassen: tusindvis af kilowatt, kølecentralerne på hospitaler, lufthavne og store kontorbygninger. Uden for vores felt.

Ud over princippet er også konstruktionen forskellig. Hermetisk: motor og kompressor er svejset ind i et hus, der ikke åbnes, men udskiftes; sådan er køleskabe, airconditionanlæg og varmepumper bygget, vores iberegnet. Halvhermetisk: huset er boltet sammen og kan åbnes til vedligeholdelse; sådan er den kommercielle køling bygget. Åben: motoren sidder udenfor, forbundet med en aksel med en tætning; sådan er kølebiler og store industrianlæg bygget.

Ved varmepumper, fra huset til industrihallen, står det egentlige valg mellem to: rotationskompressor og scroll. Resten af dette tip forklarer, hvorfor vi vælger scroll.

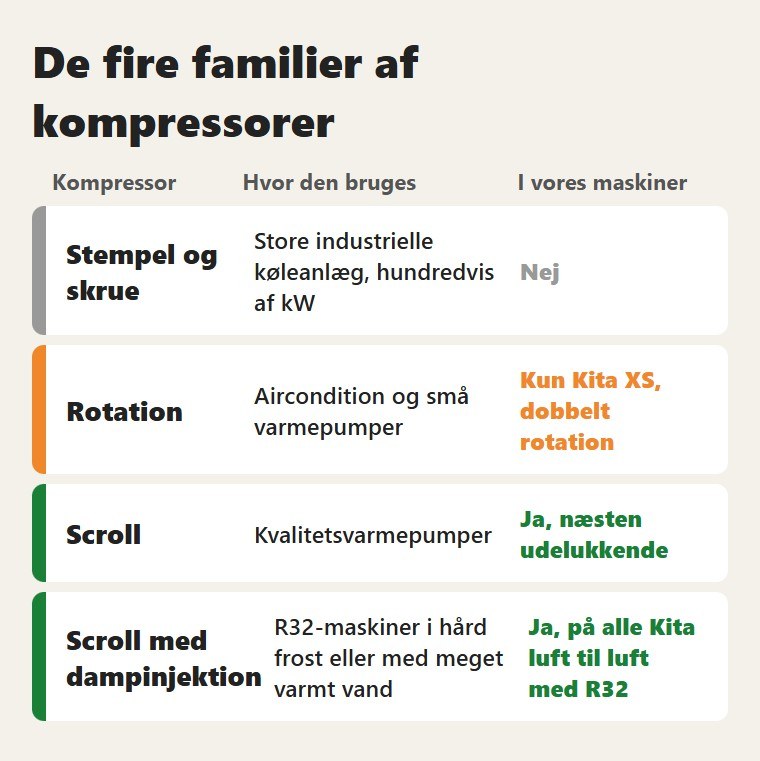

De fire familier af kompressorer
De fire familier af kompressorer.

02

Rotationskompressoren: den fra aircondition-anlæggene

Rotationskompressoren sidder i næsten alle aircondition-anlæg. Inde i en cylinder drejer en excentrisk rotor: i de mindste anlæg er der én rotor, i de større to, forskudt så de afbalancerer hinanden, og det er twin rotary. Den er let, lille, billig, og til et hus er den fin: i små størrelser yder en god rotationskompressor lige så godt som en scroll. Den har dog to begrænsninger. Den er følsom over for væske: en kompressor bør kun suge gas, og rotationskompressoren har brug for en beholder på sugesiden, væskeudskilleren, der fordamper dråberne, før de når cylinderen. Og når slagvolumenet vokser, som maskiner til industrihaller kræver, begynder den at vibrere: jo større den excentriske rotor er, desto mere bringer den maskinen ud af balance.

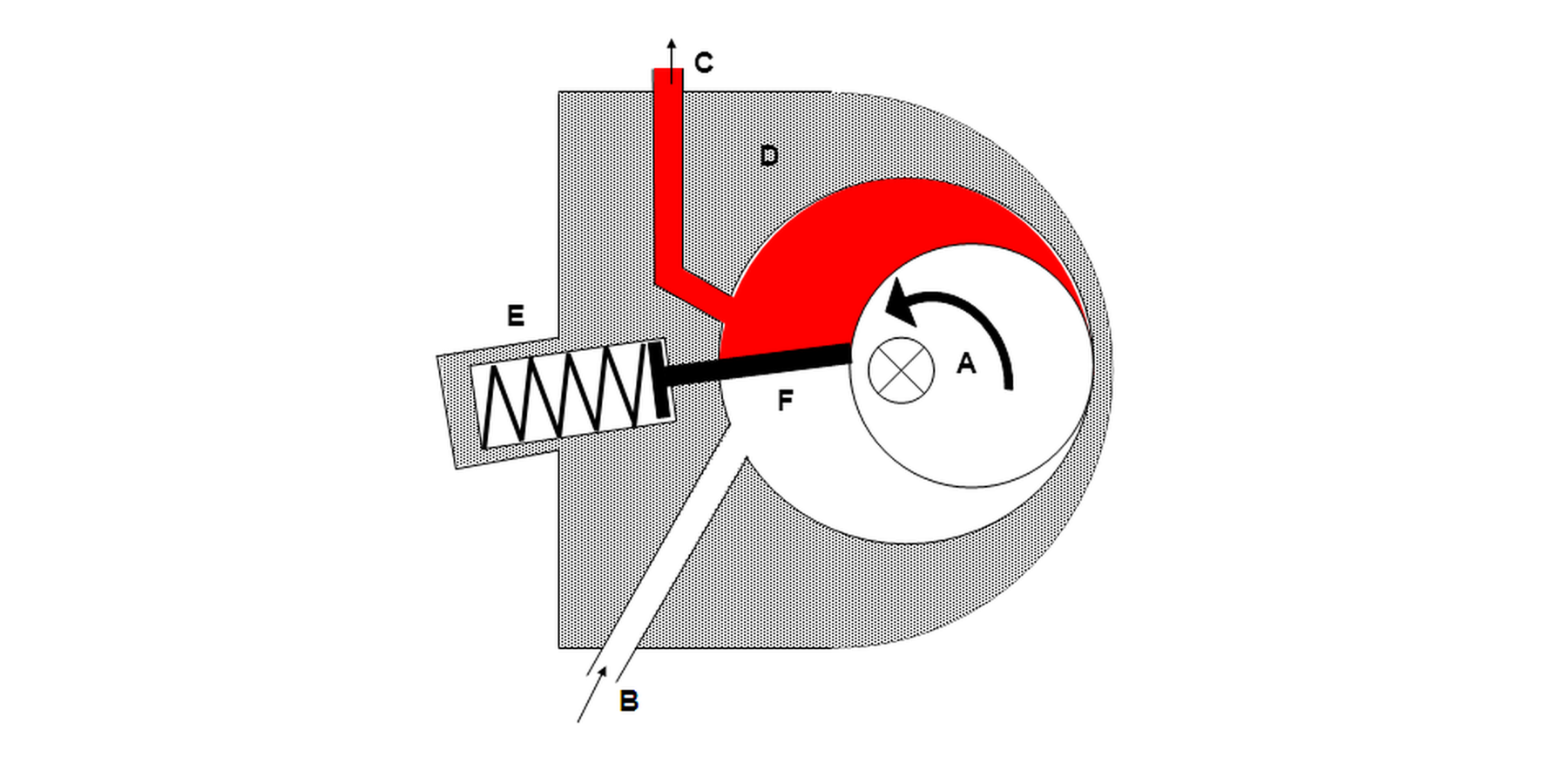

Rotationskompressoren i snit: den excentriske rotor (A) drejer i cylinderen; skyderen (F), presset af fjederen (E), adskiller den indsugede gas (B) fra den komprimerede gas, der går ud gennem trykledningen (C).
Rotationskompressoren i snit: den excentriske rotor (A) drejer i cylinderen; skyderen (F), presset af fjederen (E), adskiller den indsugede gas (B) fra den komprimerede gas, der går ud gennem trykledningen (C).

03

Scrollen: to spiraler, der jager hinanden

Scrollen består af to spiraler, en fast og en, der kredser inde i den uden at dreje om sig selv. Gassen kommer ind udefra, lukkes inde i stadig mindre lommer og forlader midten komprimeret. Bevægelsen er kontinuerlig, uden stød, og der er få bevægelige dele. Det giver tre fordele. Den er robust: spiralerne tåler lidt væske bedre, hvilket rotationskompressoren lider under. Den vibrerer ikke, heller ikke ved industrimaskinernes store slagvolumener. Og den yder godt i hele arbejdsområdet, hvilket tæller i en varmepumpe, der går fra vinter til sommer.

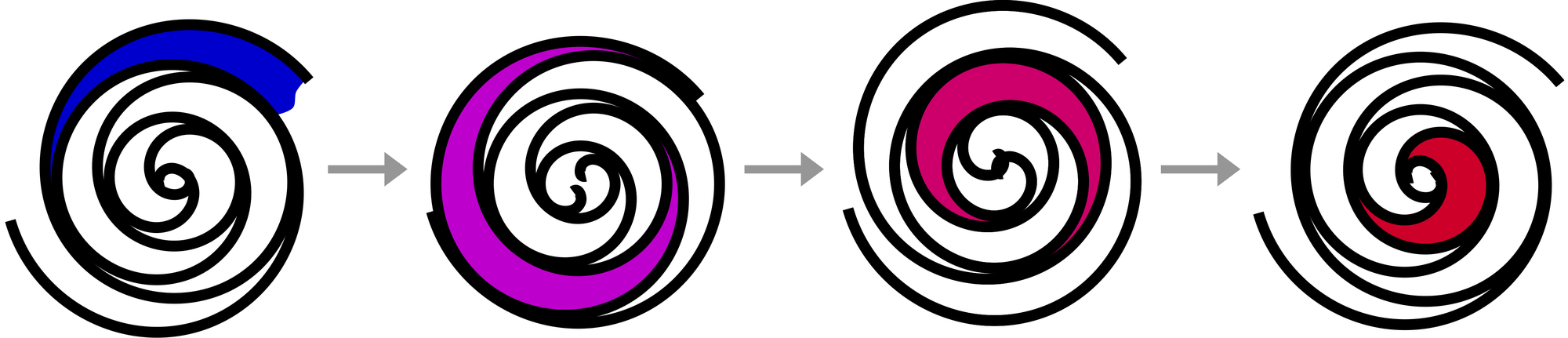

Scrollen set fra oven i fire øjeblikke: en lomme gas lukkes inde mellem de to spiraler yderst (blå), bevæger sig mod midten, bliver mindre og varmere og går komprimeret ud i midten (rød).
Scrollen set fra oven i fire øjeblikke: en lomme gas lukkes inde mellem de to spiraler yderst (blå), bevæger sig mod midten, bliver mindre og varmere og går komprimeret ud i midten (rød).

04

Dampindsprøjtning

Der er en fjerde fordel, der på maskiner med R32 vejer tungere end de andre: scrollen kan have dampindsprøjtning. R32 er et kølemiddel, der forlader kompressoren meget varmt. Når det er meget koldt udenfor, eller når der skal bruges meget varmt vand indenfor, skal kompressoren hæve trykket meget: trykforholdet stiger, og med R32 bliver afgangstemperaturen for høj, hvilket skader olien og forkorter maskinens levetid. Indsprøjtningen sender halvvejs i komprimeringen en del af det allerede kølige kølemiddel ind i spiralerne: afgangstemperaturen falder, den effekt, der er til rådighed i kulde, stiger, og kompressoren arbejder altid inden for sine grænser. Med propan, R290, findes problemet ikke: afgangstemperaturen forbliver lav, og indsprøjtning er ikke nødvendig.

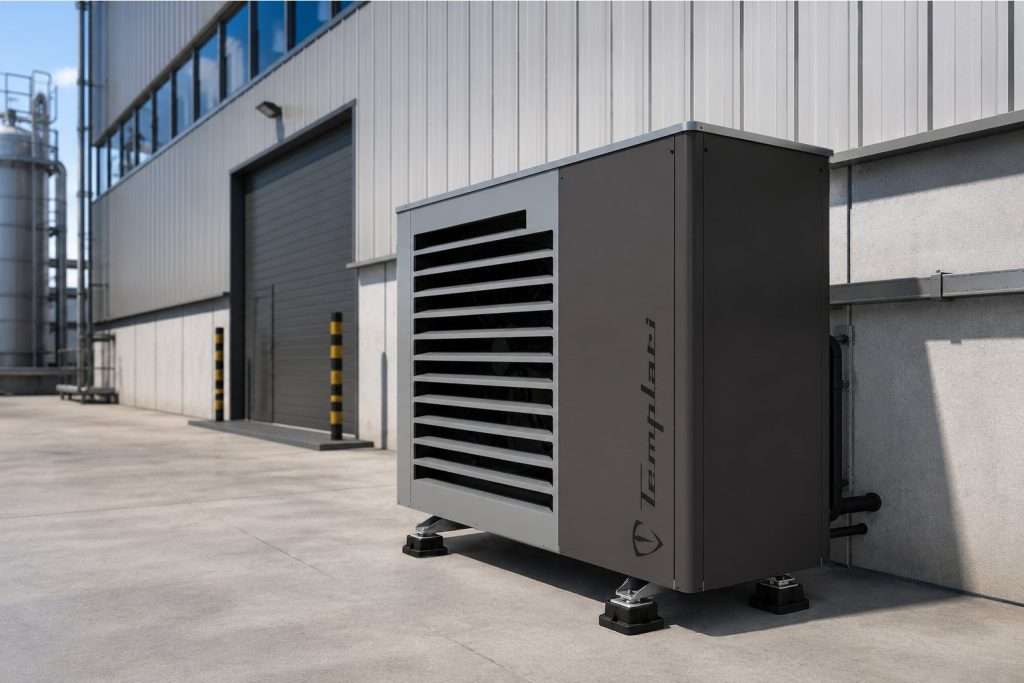

Kita Air varmepumpe med ventilatoren dækket af lameller foran en industrihal
Kita Air: alle versioner med R32 har scrollkompressor med dampindsprøjtning.

05

Hvad vi bruger

I vores maskiner bruger vi næsten udelukkende scrollkompressorer, på grund af deres robusthed og deres effektivitet. Alle vores Kita luft-til-luft-maskiner med R32 har en scroll med dampindsprøjtning: det er en af grundene til, at de varmer godt selv i de koldeste nætter, og til at maskiner installeret for år tilbage stadig arbejder som den første dag. Vores luft-til-vand-maskiner kører på R290 og har ikke indsprøjtning, fordi den ikke er nødvendig med propan.

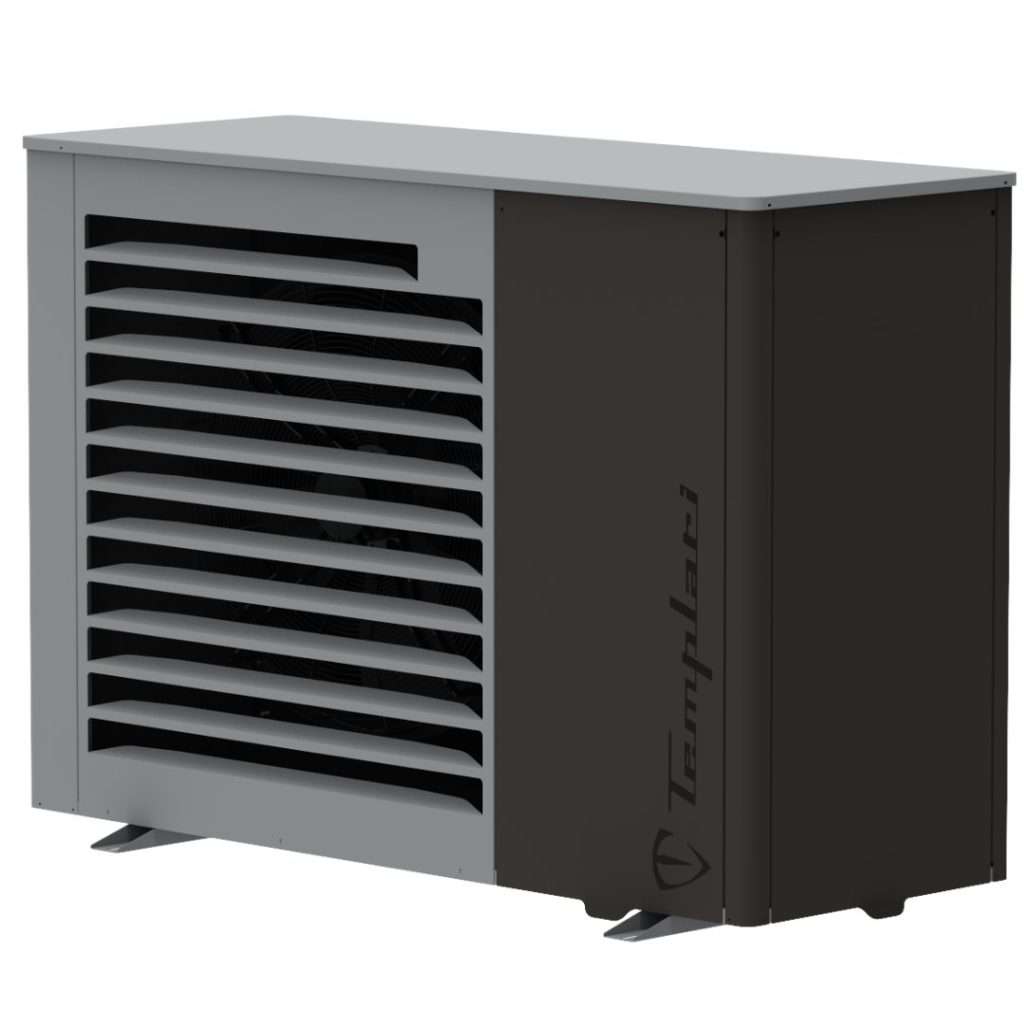

Kita Air Premium varmepumpe, grå kabinet med dækket ventilator
Kita Air Premium: indeni arbejder en scroll med R32 og dampindsprøjtning.

06

Sådan tjekker man det, før man køber

  • spørg, hvilken kompressor maskinen har: rotation eller scroll, og hvilket mærke;
  • hvis maskinen kører på R32, spørg, om kompressoren har dampindsprøjtning, især ved lave udetemperaturer eller varmt vand ved høj temperatur; med R290 er den ikke nødvendig;
  • ved en hal eller en stor bygning: spørg om kompressorens slagvolumen, og hvordan den er ophængt: i de størrelser vibrerer en rotationskompressor.

07

Ofte stillede spørgsmål

Scroll- eller rotationskompressor: hvad er bedst?

Til et lille hus yder en god rotationskompressor lige så godt som en scroll. Ved store slagvolumener er scroll mere robust, vibrerer ikke, tåler lidt væske bedre og kan have dampindsprøjtning. I vores maskiner bruger vi næsten kun scroll.

Hvad er dampindsprøjtning?

Midt i komprimeringen sendes en del af det allerede kolde kølemiddel ind i spiralerne: afgangstemperaturen falder, og effekten i kulde stiger. Den er nødvendig med R32; med propan, R290, er den ikke.

Hvilken kompressor har Templaris varmepumper?

Scroll. Kita luft-luft med R32 har scroll med dampindsprøjtning; luft til vand-maskinerne kører med R290 og har ingen indsprøjtning, fordi propan ikke kræver det.

Hvorfor vibrerer en stor rotationskompressor?

Rotoren er excentrisk: jo større slagvolumen, jo mere bringer den maskinen ud af balance. Til en industrihal bør man spørge om kompressorens slagvolumen, og hvordan den er ophængt.

Hvilken kompressor har et køleskab?

En hermetisk stempelkompressor på nogle få watt. I kølerum og køledisker bliver den halvhermetisk, så den kan åbnes til vedligeholdelse. I varmepumper bruges i stedet rotationskompressorer og scrollkompressorer, som er hermetiske.

Hvad er forskellen på en hermetisk og en halvhermetisk kompressor?

Den hermetiske er svejset ind i et hus og åbnes ikke: går den i stykker, udskiftes den. Den halvhermetiske er boltet sammen og kan repareres. Varmepumper og airconditionanlæg bruger hermetiske; den kommercielle køling halvhermetiske.
