Termostato para aerotermia: suelo radiante y refrescante, fancoils y habitaciones con un solo control
En las píldoras anteriores vimos que una bomba de calor rinde cuando trabaja de forma continua y con la temperatura de agua más baja posible. Pero la máquina es solo una parte de la instalación. Alrededor hay circuladores, válvulas mezcladoras, cabezales en los colectores, termostatos, fancoils y deshumidificadores. Si cada uno va a lo suyo, hasta la mejor aerotermia trabaja mal.
01
Cómo son casi todas las instalaciones
Normalmente cada elemento tiene su centralita. Los termostatos abren y cierran los cabezales de las habitaciones, una centralita aparte manda la válvula mezcladora, el circulador gira a velocidad fija, el deshumidificador tiene su humidostato. La bomba de calor no sabe nada de todo esto: produce agua a una temperatura fijada y espera. Así la máquina calienta agua que los cabezales cerrados no dejan pasar, el circulador empuja en una instalación medio cerrada y la mezcladora tira la temperatura que a la máquina le ha costado producir. Cada uno hace bien su parte, y juntos derrochan.
02
Termostato o regulación: la diferencia
Un termostato clásico dice solo dos cosas: la habitación está fría, o está caliente. Con una caldera puede bastar. Con una bomba de calor no, porque la máquina rinde cuando trabaja mucho tiempo y suave, a media potencia, como explica la píldora sobre el inverter y el dimensionamiento. Un mando de encendido y apagado la hace arrancar y parar sin parar, y cada arranque cuesta: lo vimos en la píldora la bomba de calor no es una caldera. La máquina necesita saber cuánto le falta a cada habitación, no solo si falta algo.
03

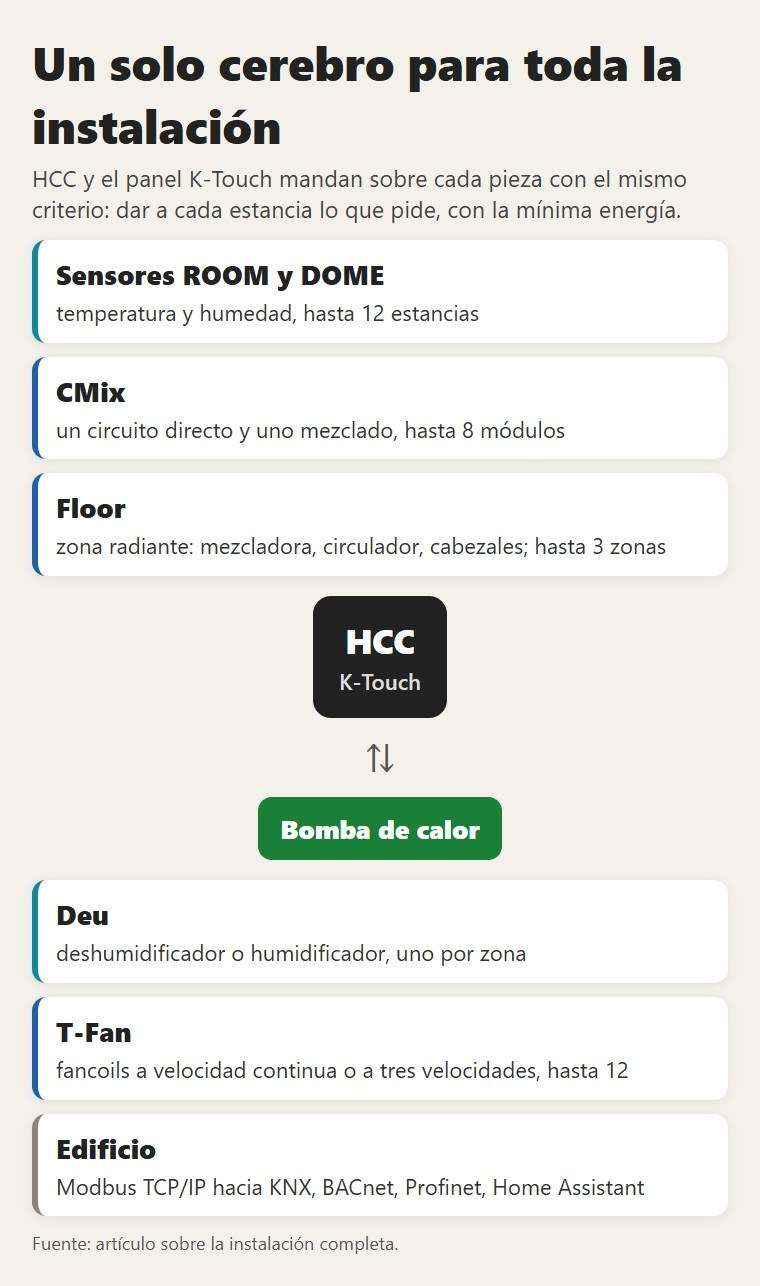

Un solo cerebro para toda la instalación
HCC, House Climate Control, es la electrónica que hemos desarrollado para gobernar toda la instalación, no solo la máquina. Desde la pantalla K-Touch manda cada elemento con el mismo criterio: dar a cada habitación lo que pide, con la mínima energía. Llega hasta doce estancias. A cada habitación el instalador le asigna sus metros cuadrados: cuanto más grande y más lejos de la temperatura deseada, más pesa su demanda. La suma de las demandas se convierte en cuánto trabaja el compresor, en lugar de una temperatura de agua fija.
Por encima trabaja el optimizador energético, que usa los muros de la casa como acumulación de calor y desplaza el trabajo de la máquina a las horas en que más rinde.
04
Sondas de habitación en lugar del termostato: ROOM y DOME
En cada habitación hay una sonda de temperatura y humedad en lugar del viejo termostato. La ROOM tiene pantalla y, si el instalador lo habilita, permite cambiar la temperatura desde la propia habitación: es la de salones, dormitorios y despachos. La DOME no tiene mandos a la vista y se regula solo desde la pantalla central: es la de oficinas, hoteles y colegios, donde la temperatura la decide quien gestiona el edificio.
05
Las tarjetas: cada parte de la instalación bajo control
- CMix: manda dos circuitos secundarios, uno directo y uno mezclado, con sus circuladores. Sirve en instalaciones mixtas, por ejemplo radiadores o fancoils en la planta de arriba y suelo radiante en la planta baja, cada uno a su temperatura. La versión Compact tiene un solo circuito mezclado, para conectar la bomba de calor a una instalación existente. Hasta ocho módulos.
- Floor: gobierna una zona radiante entera, con la válvula mezcladora de tres vías, el circulador modulante y los cabezales de las habitaciones. Hasta tres zonas.
- Deu: mantiene la humedad correcta en cada habitación de la zona encendiendo el deshumidificador o el humidificador. Trabaja junto a la Floor, una por zona.
- T-Fan: manda los fancoils según lo que pide la habitación, a velocidad continua o a tres velocidades. Hasta doce.
Todo está conectado a la misma red: cuando una zona está satisfecha su cabezal cierra, el circulador baja de velocidad y la máquina reduce la potencia. Y cuando ninguna habitación pide nada, la bomba de calor descansa en lugar de seguir rellenando el depósito de inercia. Ninguna parte trabaja contra otra.
06
Suelo radiante y refrescante sin condensación
En verano el suelo radiante puede refrescar: por los tubos pasa agua fresca en lugar de caliente, y el suelo quita calor a la habitación sin corrientes de aire ni ruido. El límite es el punto de rocío, la temperatura por debajo de la cual la humedad del aire condensa. Si el agua baja de ese valor, el suelo se moja.
Por eso la Floor mide temperatura y humedad en cada habitación de la zona y con la mezcladora mantiene el agua por encima del punto de rocío más alto: el suelo refresca sin mojarse nunca. La Deu enciende el deshumidificador cuando sube la humedad. Con el aire más seco el punto de rocío baja, el agua puede estar más fresca y el suelo refresca más. El calor lo quita el suelo y la humedad el deshumidificador: cada uno hace su parte, mandados por el mismo sistema.
07
Aerotermia con fancoils
Donde hace falta una respuesta rápida, o donde en verano se quiere refrescar el aire y no solo las superficies, están los fancoils. Funcionan bien con el agua a baja temperatura que la bomba de calor produce a gusto, y en verano quitan también algo de humedad. La T-Fan los manda según lo que pide la habitación: a velocidad continua, que sigue la demanda sin saltos y sin ruido, o a tres velocidades en los modelos más sencillos. Una instalación puede tener suelo radiante en la planta baja y fancoils arriba, cada uno con su agua: es el trabajo de la CMix.
08
También habla con el resto del edificio
En los edificios grandes suele haber ya un sistema de gestión. HCC habla Modbus TCP/IP y se conecta a los sistemas más extendidos: KNX, BACnet, Profinet, las plataformas Siemens y Schneider Electric, hasta Home Assistant para quien se hace la domótica en casa. La bomba de calor no se queda aislada. La instalación se controla también a distancia, y la supervisión remota permite ver cómo trabaja sin ir al sitio.
09
Qué comprobar antes de comprar
- preguntar quién manda circuladores, válvulas mezcladoras y cabezales: la electrónica de la máquina o centralitas separadas;
- preguntar si la máquina sabe cuántas zonas están abiertas y cuánto pide cada una, o si solo ve la temperatura del agua;
- si se quiere suelo refrescante, preguntar quién controla el punto de rocío y quién manda el deshumidificador;
- preguntar si se conecta al sistema de gestión del edificio, y con qué protocolo.
No todas las tarjetas hacen falta en cada casa. Con radiadores la Floor no hace falta, porque no hay cabezales de suelo que mandar; donde no se refresca por suelo no hace falta el deshumidificador; y así sucesivamente. Se decide instalación por instalación, según lo compleja que sea la casa, nueva o reformada. Lo que está siempre es HCC, de serie en todas nuestras bombas de calor. Para ver nuestras máquinas: las bombas de calor aire-agua Templari.
10
Preguntas frecuentes
¿Qué termostato necesita la aerotermia?
Más que un termostato de encendido y apagado, hace falta una sonda por habitación que diga cuánto le falta para llegar a la temperatura deseada. Con HCC cada habitación tiene una sonda ROOM o DOME de temperatura y humedad, y la máquina ajusta la potencia a la suma de las demandas.
¿La aerotermia funciona con fancoils?
Sí. Los fancoils trabajan bien con el agua a baja temperatura de la bomba de calor y en verano refrescan el aire. La tarjeta T-Fan manda hasta doce, a velocidad continua o a tres velocidades.
¿Se puede refrescar con el suelo radiante?
Sí, si el agua se mantiene por encima del punto de rocío. La tarjeta Floor mantiene el agua por encima del punto de rocío más alto de la zona con la mezcladora, y la Deu manda el deshumidificador: el suelo refresca sin mojarse.
¿Cuántas zonas se pueden gestionar?
Hasta doce estancias con las sondas ROOM y DOME, hasta tres zonas radiantes con la Floor, hasta ocho circuitos con la CMix y hasta doce fancoils con la T-Fan.
¿HCC se conecta a la domótica?
Sí. Habla Modbus TCP/IP y se conecta a KNX, BACnet, Profinet, a las plataformas Siemens y Schneider Electric y a Home Assistant.
¿HCC se paga aparte?
No, HCC es de serie en todas nuestras bombas de calor. Las tarjetas se eligen según la instalación: en una casa con radiadores, por ejemplo, la Floor no hace falta.
