Curva de calefacción de la aerotermia: qué es, por qué se ajusta 5 grados de más y cómo regular por la temperatura de las estancias
Casi todas las bombas de calor regulan la temperatura del agua con la curva de calefacción, también llamada curva climática: cuanto más frío hace fuera, más caliente va el agua a la instalación. Es un método nacido con las calderas, y en una bomba de calor tiene un defecto que se paga en la factura todo el invierno. Aquí explicamos cómo funciona, por qué quien la ajusta la deja alta por prudencia y cómo nuestras máquinas prescinden de ese margen.
01
Qué es la curva de calefacción
La curva de calefacción es una tabla: a cada temperatura del aire exterior le hace corresponder una temperatura de impulsión. Con 10 °C fuera el agua va, por ejemplo, a 30 °C; con -5 °C va a 40 °C. La centralita lee la sonda exterior y regula la impulsión en consecuencia. El instalador la ajusta en la puesta en marcha eligiendo la pendiente, cuánto sube la impulsión por cada grado menos fuera, y el desplazamiento, lo alta que está toda la curva.
02
El defecto: trabaja a punto fijo

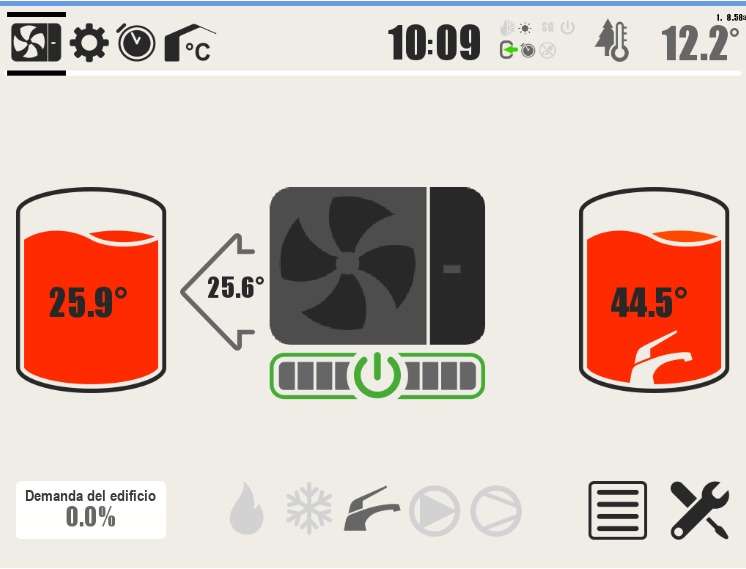

La curva de calefacción solo mira la temperatura exterior. No sabe si en casa hay 19 o 22 grados, si da el sol en las ventanas, si el horno está encendido o si hay diez personas cenando. No sabe si los radiadores son grandes o pequeños, ni si el suelo ya ha acumulado calor en las horas anteriores. A una cierta temperatura fuera manda una cierta agua, y punto. No es adaptativa: no corrige sobre el resultado. El panel de nuestras máquinas muestra también la demanda del edificio en porcentaje: cuánta potencia está pidiendo la casa en ese momento. Es justo el número que la curva de calefacción no ve.
03
Por qué el instalador la pone 5 grados más alta
Quien ajusta la curva no quiere arriesgarse a dejar a la familia con frío en los peores días, porque le sonaría el teléfono. Así que la deja alta: en general unos 5 grados de impulsión más de lo que haría falta de verdad. Es prudencia, no un error. El problema es que esos 5 grados de margen se quedan ahí toda la temporada, también los días en que no hacen falta, que son casi todos.
04
Cuánto cuesta ese margen
En una bomba de calor la temperatura del agua es lo que más pesa en el rendimiento. En el artículo sobre el COP mostramos los datos certificados de una de nuestras máquinas: pasar de 35 a 55 °C de impulsión cuesta aproximadamente un tercio del COP, a cualquier temperatura exterior. Cada grado de más en la impulsión se paga en electricidad todo el invierno. Una curva alta por prudencia es una instalación que consume más de lo necesario cada día que funciona.
05
Cómo lo hacen nuestras bombas de calor sin la curva

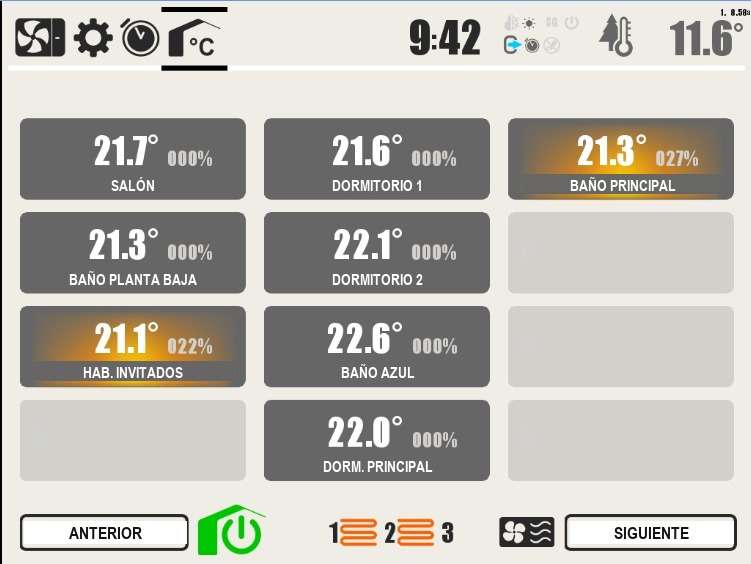

Las bombas de calor Templari no regulan por la temperatura exterior, sino por la de las estancias. El HCC, el sistema de regulación de serie en todas nuestras máquinas, lee los sensores de las habitaciones y busca por sí solo la temperatura de impulsión más baja que mantiene la casa a la temperatura pedida. Si con 32 °C de agua las habitaciones se quedan a 20, la máquina se queda en 32. Si la casa empieza a bajar, sube el agua justo lo que hace falta. En la práctica acopla la bomba de calor a la instalación y a la casa, sin que nadie tenga que adivinar la curva correcta. En el panel este ajuste se llama regulación automática por aire: la temperatura de instalación que se escribe, por ejemplo 40 °C, pasa a ser el máximo alcanzable. Es un límite, no un objetivo: por debajo de ese techo decide la temperatura de las estancias.
Para quien quiera la curva de calefacción, está en el panel. Se ajusta por zona, por separado para invierno y verano, con dos puntos que se eligen según la zona climática y la casa: para cada temperatura exterior se puede pedir el agua que se quiera. Los valores de la captura son los de partida, que se recuperan con la tecla de restablecer: en invierno agua a 50 °C con -23 °C fuera y a 25 °C con 28 °C fuera, en verano a 22 °C con 22 °C fuera y a 10 °C con 38 °C fuera. Entre los dos puntos la temperatura del agua sigue una recta, y las teclas más y menos desplazan toda la curva hacia arriba o hacia abajo. La temperatura exterior que se usa es la media de las últimas 24 horas: una noche fría o una hora de sol no hacen saltar el agua. Con el HCC activado la curva ya no hace falta: la máquina regula el agua según las habitaciones, como se explica más arriba.
06
Quién decide cuánto frío se acepta

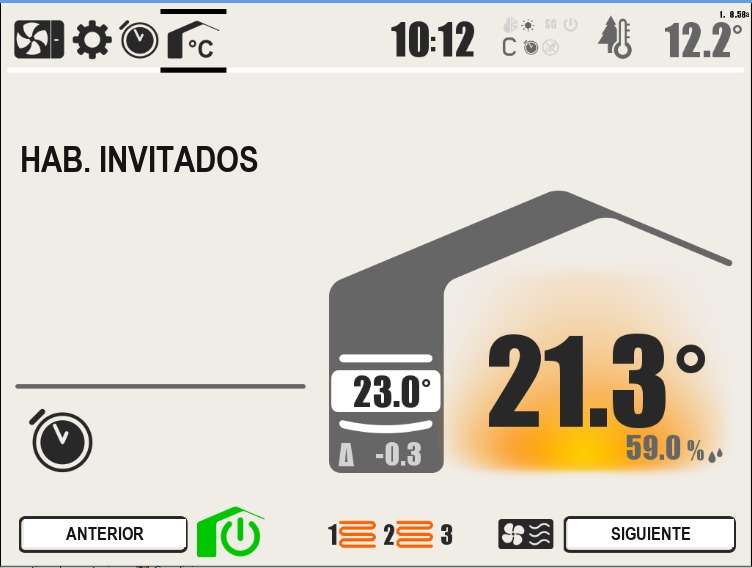

El margen no lo fija el instalador de antemano, lo elige quien vive en la casa: cuánto se acepta bajar de la temperatura de consigna antes de que la máquina intervenga, unas décimas de grado. Cuanto más estrecho es el margen, más interviene la máquina; cuanto más amplio, más trabaja con agua baja. Es la misma lógica del optimizador energético, que usa los muros de la casa como acumulación: la máquina trabaja con el agua más baja posible y en las horas más favorables, y el rendimiento estacional sube uno o dos puntos de COP. En la pantalla del optimizador se indica cuánto puede subir y bajar la temperatura de consigna, por ejemplo 0,3 °C más y 0,3 °C menos. Las franjas horarias se ajustan día a día con tres niveles, eco, día y noche, y se copian de un día a otro. En los ajustes básicos se eligen el perfil activo, el funcionamiento manual o por franjas horarias, el modo silencioso y la gestión de los fancoils; en verano, cuando la máquina enfría, el depósito de inercia se ajusta por ejemplo a 13 °C.
07
Con radiadores también funciona
Con radiadores la curva de calefacción hace más daño que con suelo radiante, porque un radiador medido a 75 °C rinde aproximadamente la mitad a 55 °C, como explicamos en el artículo sobre los radiadores. Aquí la tentación de mantener el agua alta por seguridad es fuerte. La regulación por estancias hace lo contrario: manda el agua alta solo los días en que los radiadores la necesitan de verdad, y los días intermedios baja. Nuestras aire-agua de R290 llegan a 70 °C de impulsión, así que la reserva para los días fríos existe, pero se usa solo cuando hace falta.
08
Casa antigua y aerotermia
En una casa construida antes de 1990 y nunca aislada se puede poner una bomba de calor, también con radiadores: la máquina de propano es adecuada y llega a las temperaturas necesarias. Hay que decirlo claro: consumirá el doble o el triple que una casa de clase A, porque la casa pierde el doble o el triple de calor. Precisamente en estas casas la regulación por estancias cuenta más: cada grado de impulsión ahorrado en los días templados vale mucho cuando los días fríos ya cuestan caros.
09
Qué cambia para el instalador
Nada de curva que ajustar y retocar en enero, nada de llamadas por la casa fría o la factura alta: la máquina encuentra sola su punto de trabajo y lo mantiene al cambiar la estación. El instalador coloca los sensores en las estancias y conecta la instalación; el resto lo hace la regulación. Para el suelo radiante, la tarjeta Floor gestiona la válvula mezcladora y el circulador del lado de la instalación: dos sensores en el colector de impulsión y retorno le dicen cuánta agua hace falta de verdad, y el circulador gira en PWM solo lo justo, con un ahorro de electricidad que dura toda la temporada. En verano mantiene el agua por encima del punto de rocío, para que el suelo refresque sin condensación. En el artículo sobre la regulación de la instalación explicamos las tarjetas que gestionan suelo radiante, fancoils y zonas distintas. El salto entre impulsión y retorno se ajusta, por ejemplo 1,5 °C: en cuanto el valor medido baja de ahí, el circulador frena. No es una regulación común.
10
Las próximas máquinas
La regulación por estancias es de serie en todas nuestras bombas de calor, incluidas las dos que están a punto de llegar: la Kita X, la bomba de calor de propano para pisos y casas pequeñas, y la nueva aire-agua de propano para la vivienda, con el compresor encerrado en una carcasa aislada que casi no se oye. Si estás pensando en una bomba de calor para la próxima temporada, pídenos información: te decimos cuál de las dos es la adecuada para tu casa.
11
¿Bajarla por la noche?
Es una pregunta que se hacen muchos: en Alemania «Wärmepumpe Nachtabsenkung» se busca 590 veces al mes. Con la aerotermia apagar o bajar mucho por la noche compensa poco: la máquina tarda 5-10 minutos en llegar a régimen, y por la mañana, con el aire más frío y húmedo, tendría que recuperar con el agua más caliente y algún desescarche más. Las nuestras trabajan así: encendidas de día, más o menos de 7 a 21, y por la noche a régimen reducido; en las horas templadas el optimizador carga de calor los muros, que lo devuelven por la noche. En una casa antigua que pierde mucho, la máquina sigue encendida también por la noche.
12
Preguntas frecuentes
¿Qué es la curva de calefacción de una bomba de calor?
La regla que liga la temperatura de impulsión a la temperatura exterior: cuanto más frío fuera, más caliente el agua. La ajusta el instalador en la puesta en marcha.
¿Cómo se ajusta la curva de calefacción?
Se eligen la pendiente y el desplazamiento de la curva en la centralita y se corrige en las semanas siguientes según responde la casa. En nuestras máquinas no hay nada que ajustar: la regulación trabaja por la temperatura de las estancias.
¿Por qué se deja alta la curva de calefacción?
Por prudencia: el instalador añade unos 5 grados de impulsión para no arriesgarse a una casa fría en los peores días. Ese margen se queda todo el invierno y cuesta rendimiento.
¿Cuánto se ahorra con una impulsión más baja?
Según los datos certificados, pasar de 35 a 55 °C de impulsión cuesta aproximadamente un tercio del COP. Trabajando siempre con el agua más baja posible, el rendimiento estacional sube uno o dos puntos de COP.
¿La regulación por estancias funciona con radiadores?
Sí. Manda el agua alta solo los días en que los radiadores la necesitan; los días templados baja. Nuestras aire-agua de R290 llegan a 70 °C cuando hace falta.
¿Se puede poner aerotermia en una casa antigua sin aislar?
Sí, también con radiadores. Consumirá el doble o el triple que una casa de clase A, porque la casa pierde más calor: por eso conviene aún más una regulación que mantenga el agua baja en los días templados.
