Styring af varmepumpe: termostater, gulvkøling og ventilatorkonvektorer i ét system
I de forrige tips så vi, at en varmepumpe yder bedst, når den kører jævnt og med den lavest mulige vandtemperatur. Men maskinen er kun én del af anlægget. Omkring den er der cirkulationspumper, blandeventiler, termostatiske aktuatorer på fordelerne, termostater, ventilatorkonvektorer og affugtere. Hvis hver del gør sit eget, arbejder selv den bedste varmepumpe dårligt.
01
Sådan er de fleste anlæg bygget
Som regel har hver del sin egen styring. Termostaterne åbner og lukker aktuatorerne i rummene, en separat styring styrer blandeventilen, cirkulationspumpen kører med fast hastighed, affugteren har sin egen hygrostat. Varmepumpen ved intet om det: den laver vand med en indstillet temperatur og venter. Så opvarmer maskinen vand, som lukkede aktuatorer ikke lukker igennem, pumpen skubber ind i et halvt lukket anlæg, og blandeventilen smider den temperatur væk, som maskinen har kæmpet for at lave. Hver del gør sit arbejde godt, og sammen spilder de energi.
02
Termostat eller styring: forskellen
En klassisk termostat siger kun to ting: rummet er koldt, eller det er varmt. Med et fyr kan det være nok. Med en varmepumpe er det ikke, for maskinen yder bedst, når den kører længe og roligt, på halv effekt, som tippet om inverter og dimensionering forklarer. En tænd-sluk-styring får den til at starte og stoppe hele tiden, og hver start koster: det så vi i tippet en varmepumpe er ikke et fyr. Maskinen skal vide, hvor meget hvert rum mangler, ikke kun om noget mangler.
03

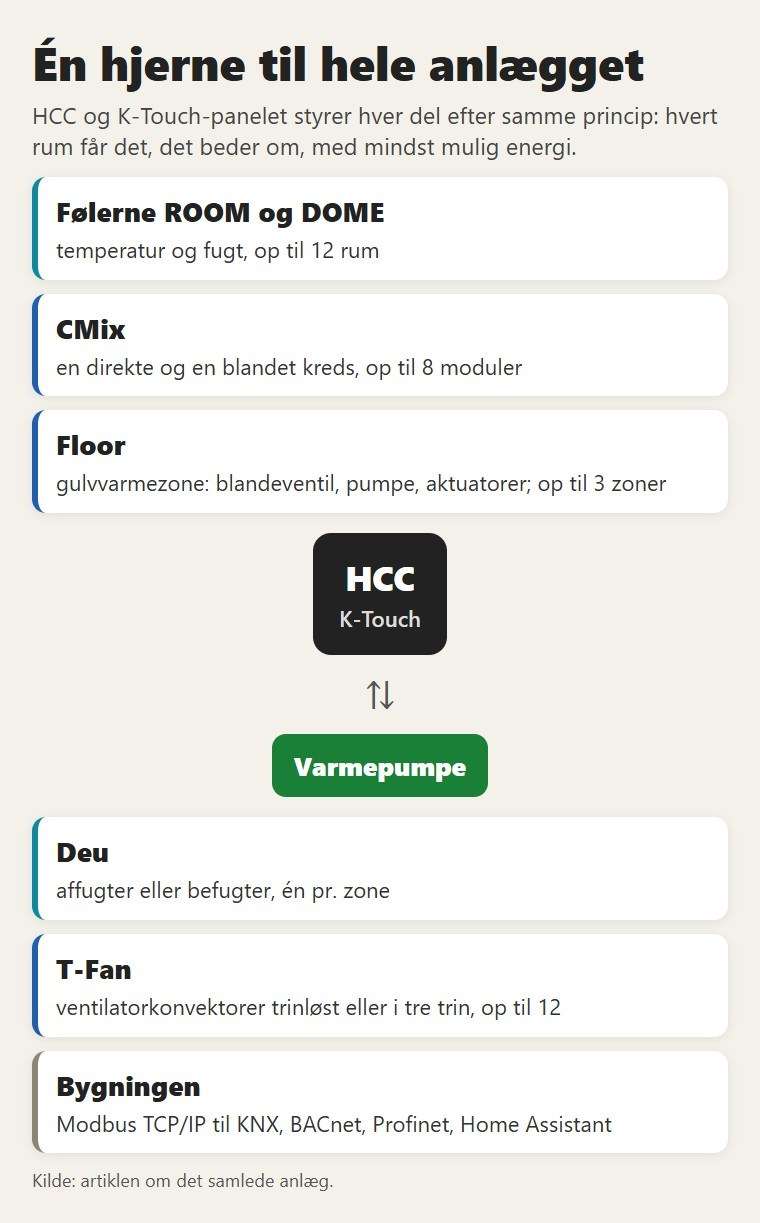

Én hjerne til hele anlægget

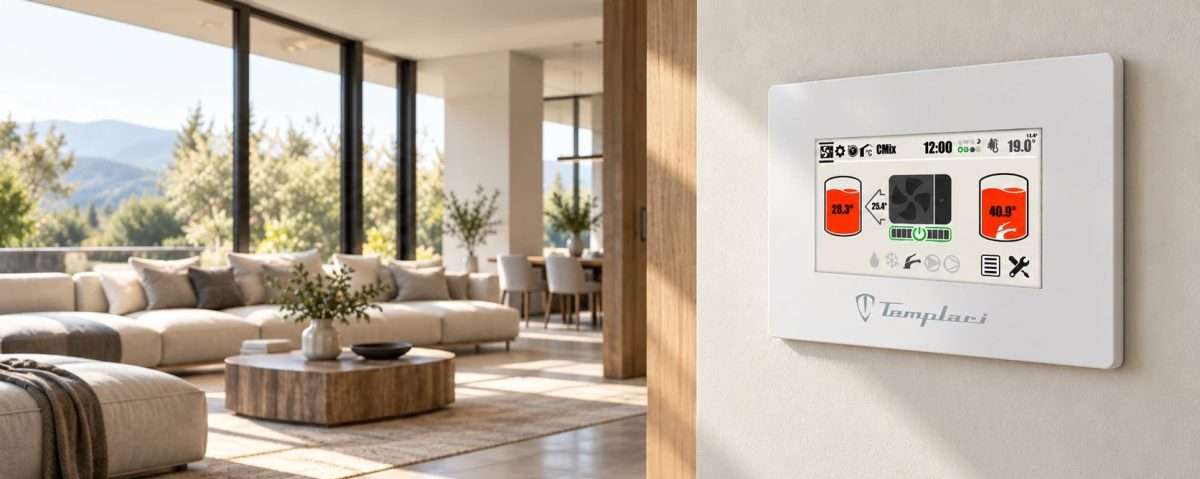

HCC, House Climate Control, er den elektronik, vi har udviklet til at styre hele anlægget, ikke kun maskinen. Fra K-Touch-panelet styrer den hver del efter samme regel: giv hvert rum det, det beder om, med mindst mulig energi. Den håndterer op til tolv rum. Installatøren giver hvert rum sit areal: jo større det er og jo længere fra den ønskede temperatur, jo mere vejer dets behov. Summen af behovene bestemmer, hvor hårdt kompressoren arbejder, i stedet for en fast vandtemperatur.
Ovenpå arbejder energioptimeringen, som bruger husets vægge som varmelager og flytter maskinens arbejde til de timer, hvor den yder bedst.
04
Rumfølere i stedet for termostat: ROOM og DOME

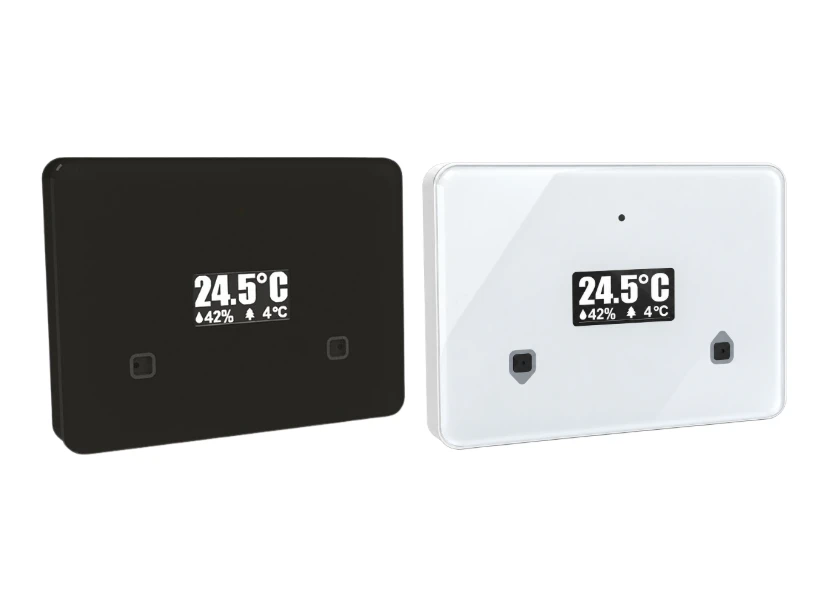

I hvert rum sidder en føler for temperatur og fugt i stedet for den gamle termostat. ROOM har display og lader, hvis installatøren tillader det, temperaturen ændre fra selve rummet: den er til stuer, soveværelser og kontorer i hjemmet. DOME har ingen synlige knapper og indstilles kun fra panelet: den er til kontorer, hoteller og skoler, hvor temperaturen bestemmes af den, der driver bygningen.
05
Printkortene: hver del af anlægget under kontrol

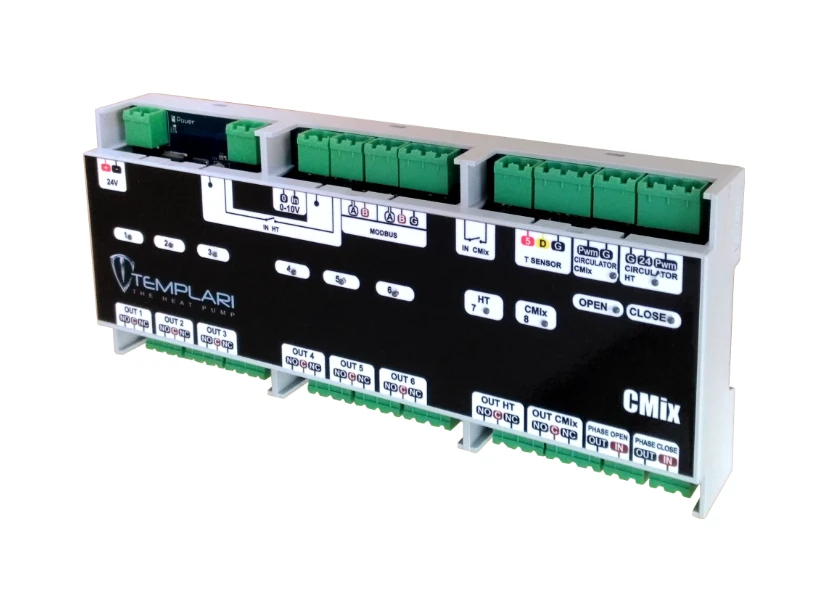

- CMix: styrer to sekundære kredse, en direkte og en blandet, med deres cirkulationspumper. Til blandede anlæg, for eksempel radiatorer eller ventilatorkonvektorer ovenpå og gulvvarme i stueetagen, hver med sin temperatur. Compact-versionen har én blandet kreds, til at koble varmepumpen på et eksisterende anlæg. Op til otte moduler.

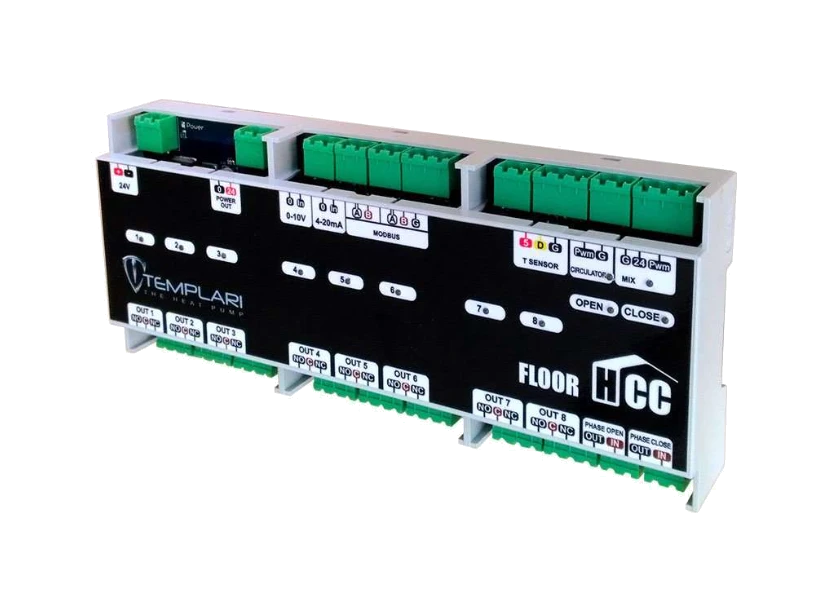

- Floor: styrer en hel gulvvarmezone med trevejs blandeventil, modulerende cirkulationspumpe og rummenes aktuatorer. Op til tre zoner.
- Deu: holder den rette fugt i hvert rum i zonen ved at styre affugteren eller befugteren. Arbejder sammen med Floor, én pr. zone.

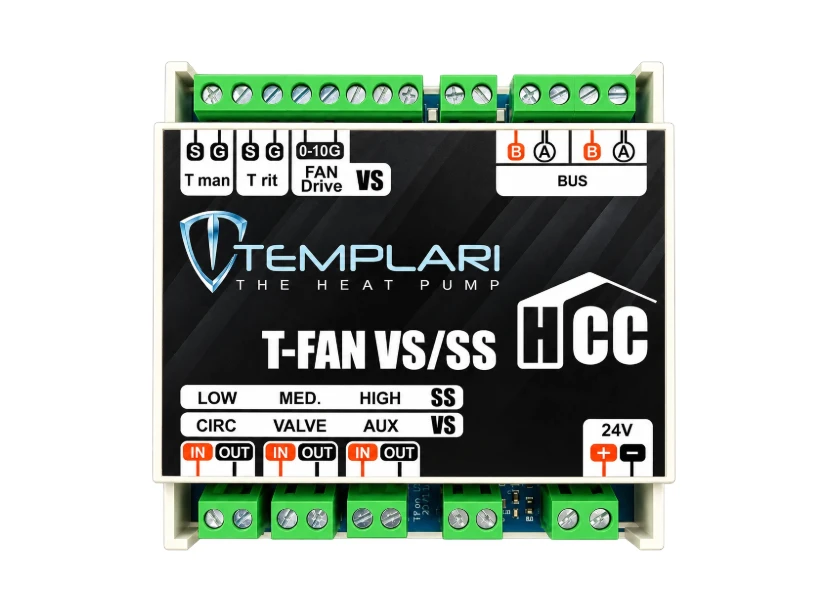

- T-Fan: styrer ventilatorkonvektorerne efter rummets behov, trinløst eller med tre trin. Op til tolv.
Alt hænger på samme net: når en zone er tilfreds, lukker dens aktuator, pumpen sænker farten, og maskinen sænker effekten. Og når intet rum beder om noget, hviler varmepumpen i stedet for at fylde buffertanken op. Ingen del arbejder imod en anden.
06
Gulvkøling med varmepumpe uden kondens
Om sommeren kan gulvvarmen køle: der løber køligt vand i rørene i stedet for varmt, og gulvet fjerner varme fra rummet uden træk og uden støj. Grænsen er dugpunktet, den temperatur hvorunder fugten i luften kondenserer. Falder vandet under den, bliver gulvet vådt.
Derfor måler Floor temperatur og fugt i hvert rum i zonen og holder med blandeventilen vandet over det højeste dugpunkt: gulvet køler uden nogensinde at blive vådt. Deu tænder affugteren, når fugten stiger. Med tørrere luft falder dugpunktet, vandet må være koldere, og gulvet køler mere. Varmen fjerner gulvet, fugten fjerner affugteren: hver gør sin del, styret af det samme system.
07
Varmepumpe med ventilatorkonvektorer
Hvor der kræves hurtig reaktion, eller hvor man om sommeren vil køle luften og ikke kun fladerne, bruges ventilatorkonvektorer. De arbejder godt med det lavtempererede vand, som en varmepumpe gerne laver, og fjerner om sommeren også lidt fugt. T-Fan styrer dem efter rummets behov: trinløst, som følger behovet roligt og lydløst, eller med tre trin på enklere modeller. Et anlæg kan have gulvvarme i stueetagen og ventilatorkonvektorer ovenpå, hver med sit vand: det er CMix-kortets opgave.
08
Den taler også med resten af bygningen
I større bygninger er der ofte allerede et CTS-anlæg. HCC taler Modbus TCP/IP og kobles til de mest udbredte systemer: KNX, BACnet, Profinet, platformene fra Siemens og Schneider Electric, helt til Home Assistant for dem, der selv bygger deres smart home. Varmepumpen bliver ikke en ø. Anlægget kan også styres på afstand, og fjernovervågningen viser, hvordan det arbejder, uden at man skal ud på stedet.
09
Hvad man tjekker før køb
- spørg, hvad der styrer cirkulationspumper, blandeventiler og aktuatorer: maskinens elektronik eller separate styringer;
- spørg, om maskinen ved, hvor mange zoner der er åbne og hvor meget hver beder om, eller om den kun ser vandtemperaturen;
- hvis man vil køle med gulvet: spørg, hvad der holder øje med dugpunktet, og hvad der styrer affugteren;
- spørg, om den kan kobles til bygningens CTS-anlæg, og med hvilken protokol.
Ikke alle printkort skal bruges i alle huse. Med radiatorer behøves Floor ikke, fordi der ikke er gulvaktuatorer at styre; hvor man ikke køler med gulvet, behøves affugteren ikke; og så videre. Det besluttes anlæg for anlæg, efter hvor komplekst huset er, nyt eller renoveret. Det, der altid er der, er HCC, standard på alle vores varmepumper. Se vores maskiner: Templaris luft til vand-varmepumper.
10
Ofte stillede spørgsmål
Hvilken termostat skal en varmepumpe have?
Hellere end en tænd-sluk-termostat en føler i hvert rum, der siger, hvor langt rummet er fra den ønskede temperatur. Med HCC har hvert rum en ROOM- eller DOME-føler for temperatur og fugt, og maskinen afpasser effekten efter summen af behovene.
Virker en varmepumpe med ventilatorkonvektorer?
Ja. Ventilatorkonvektorer arbejder godt med varmepumpens lavtempererede vand og køler luften om sommeren. T-Fan styrer op til tolv, trinløst eller med tre trin.
Kan man køle med gulvvarme?
Ja, så længe vandet holdes over dugpunktet. Floor holder vandet over zonens højeste dugpunkt med blandeventilen, og Deu styrer affugteren: gulvet køler uden at blive vådt.
Hvor mange zoner kan styres?
Op til tolv rum med ROOM- og DOME-følere, op til tre gulvvarmezoner med Floor, op til otte kredse med CMix og op til tolv ventilatorkonvektorer med T-Fan.
Kan HCC kobles til smart home?
Ja. HCC taler Modbus TCP/IP og kobles til KNX, BACnet, Profinet, platformene fra Siemens og Schneider Electric og Home Assistant.
Koster HCC ekstra?
Nej, HCC er standard på alle vores varmepumper. Printkortene vælges efter anlægget: i et hus med radiatorer behøves Floor for eksempel ikke.
