Equilibrado hidráulico de radiadores y suelo radiante con aerotermia
En Alemania «hydraulischer Abgleich» se busca 14.800 veces al mes, en Inglaterra «how to balance radiators» 3.600; en España «equilibrado hidráulico» menos, pero el problema es el mismo: estancias demasiado calientes cerca de la caldera y frías al fondo de la casa. Con la aerotermia el equilibrado cuenta más, y explicamos por qué con una cuenta sencilla.
01
Qué es el equilibrado hidráulico

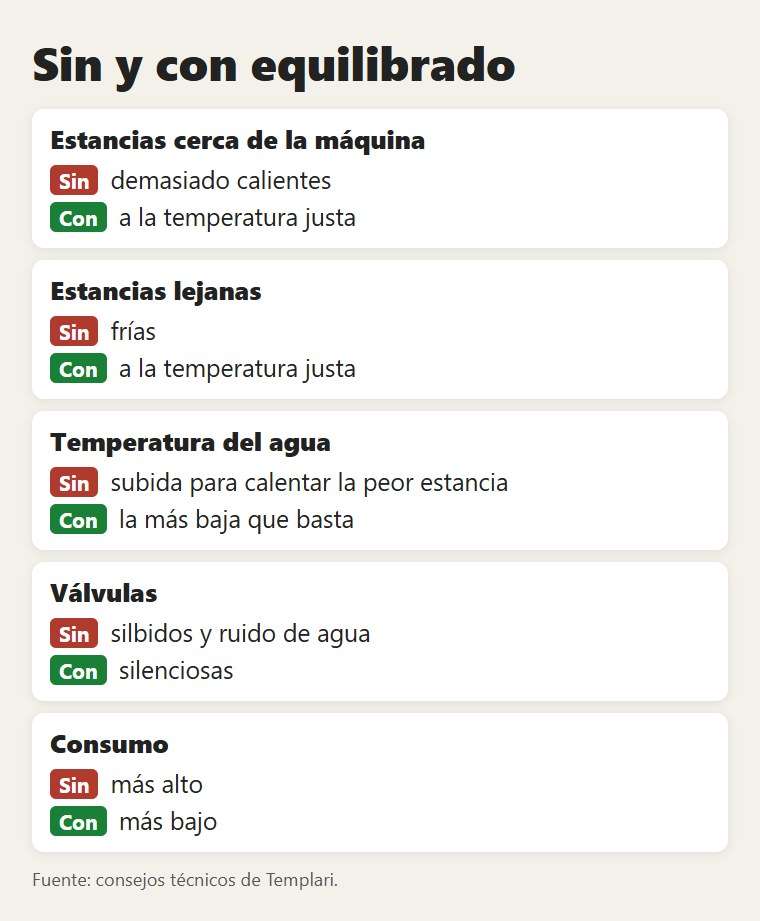

El agua caliente va por el camino más fácil: los radiadores cerca de la máquina, con tubos cortos, reciben demasiada; los lejanos, muy poca. Equilibrar la instalación es dar a cada radiador, o a cada circuito de suelo radiante, el agua que necesita su estancia, regulando válvulas, detentores y caudalímetros.
02
Por qué cuenta más con la aerotermia

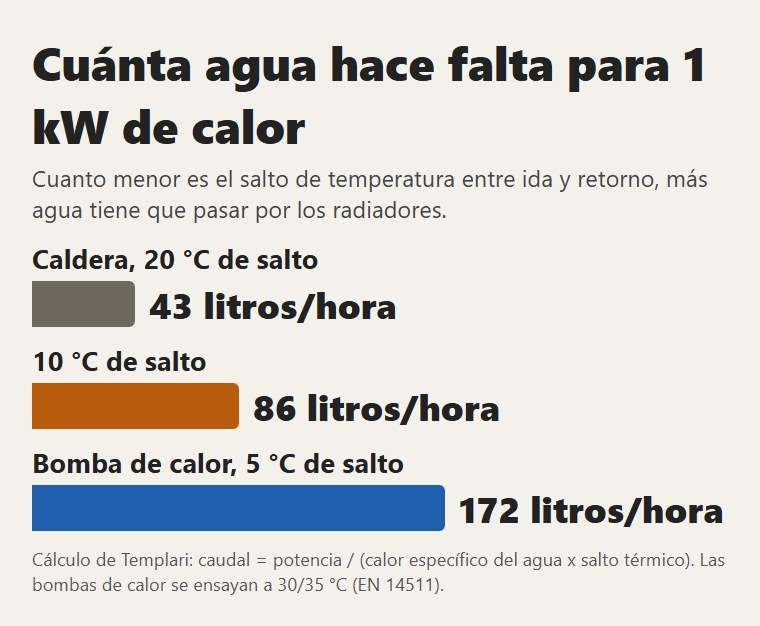

Una caldera trabaja con unos 20 grados entre el agua que sale y la que vuelve; una bomba de calor con unos 5, y así la ensayan las normas (EN 14511, 30/35 °C). Para dar el mismo calor tiene que mover cuatro veces más agua: 172 litros por hora por cada kW en lugar de 43. Si la instalación no está equilibrada, la peor estancia se queda fría y se sube la temperatura del agua. Cada grado cuesta: la Kita X gasta 178 kWh de electricidad por 1.000 kWh de calor con el agua a 35 °C y 228 a 55 °C, como explicamos en la página de las desventajas.
03
Cómo se hace

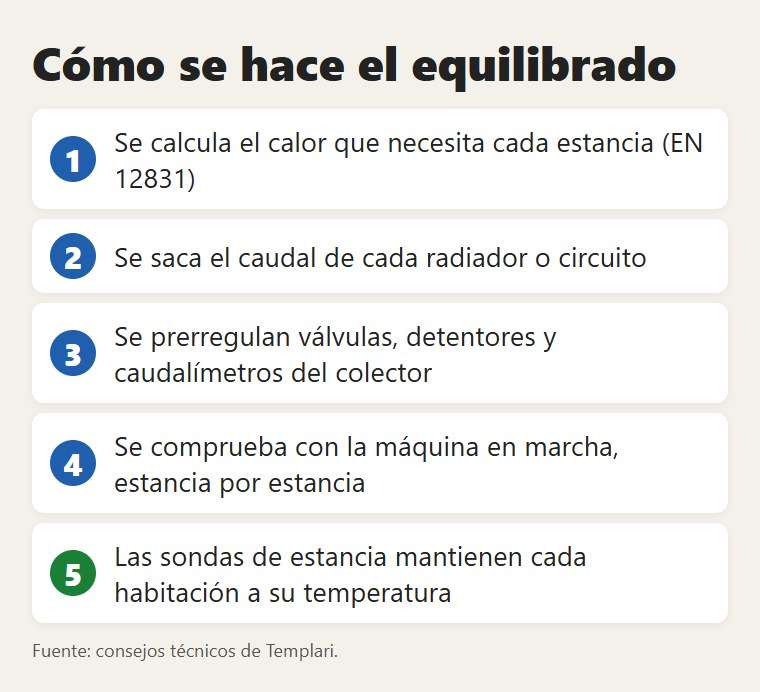

Se empieza calculando el calor que necesita cada estancia (EN 12831), se saca el caudal de cada radiador o circuito, se prerregulan válvulas y detentores de los radiadores o los caudalímetros del colector del suelo radiante, y se comprueba con la máquina en marcha, estancia por estancia. Sin cálculo se puede hacer una prueba mirando las temperaturas, pero no es un equilibrado completo. Cómo saber si tus radiadores bastan lo explicamos en el artículo sobre los radiadores, la temperatura del agua en el de la curva climática.
04
Qué hacen las sondas de estancia
Nuestras bombas de calor las gobierna la electrónica HCC, que lee la temperatura de cada estancia con las sondas ROOM o DOME y, en el suelo radiante, manda mezcladora, bomba y cabezales con la tarjeta Floor. La máquina trabaja para las estancias, no para el depósito. La electrónica ayuda a mantener cada estancia a su temperatura, pero no sustituye a las válvulas reguladas: primero se equilibra, luego se regula. Lo contamos en el artículo sobre la regulación y en el de la diferencia con la caldera.
05
En Alemania es obligatorio para la ayuda
En Alemania la ayuda KfW para la calefacción nueva exige que la instalación se optimice con equilibrado hidráulico, demostrado con el formulario VdZ. No es papeleo por gusto: es la razón por la que una bomba de calor consume lo que promete.
06
Qué pedir al instalador
Tres cosas: el cálculo de calor estancia por estancia, los valores de prerregulación escritos para cada válvula o circuito, y la comprobación con la instalación en marcha. Si quieres una opinión sobre tu instalación, pídenos información.
07
Preguntas frecuentes
¿Qué es el equilibrado hidráulico?
Es la regulación que da a cada radiador o circuito de suelo radiante el agua que necesita su estancia. Sin él, los radiadores cerca de la máquina calientan demasiado y los lejanos poco.
¿Por qué la aerotermia necesita equilibrado?
Porque trabaja con unos 5 grados entre ida y retorno en lugar de los 20 de una caldera: tiene que mover cuatro veces más agua, 172 litros por hora por kW en lugar de 43. Sin equilibrado se acaba subiendo el agua y gastando más.
¿Cómo se equilibran los radiadores?
Se calcula el calor de cada estancia, se saca el caudal de cada radiador, se prerregulan válvulas y detentores y se comprueba con la instalación en marcha, estancia por estancia.
¿Puedo equilibrar los radiadores yo mismo?
Una prueba sí, mirando las temperaturas de radiadores y estancias. El equilibrado completo parte del cálculo estancia por estancia y lo hace el instalador.
¿Bastan las válvulas termostáticas?
No: cierran cuando la estancia está caliente, pero no dan más agua a la que recibe poca. Primero se equilibra, luego se regulan termostáticas y sondas.
¿Hay que equilibrar el suelo radiante?
Sí, circuito por circuito, con los caudalímetros del colector: los circuitos cortos se llevan más agua que los largos.
Fuente: KfW, Merkblatt 458 Heizungsförderung · EN 14511 · EN 12831
