Sterownik pompy ciepła: termostaty, chłodzenie podłogowe i klimakonwektory w jednym systemie
W poprzednich pigułkach widzieliśmy, że pompa ciepła działa najlepiej, gdy pracuje w sposób ciągły i z jak najniższą temperaturą wody. Ale maszyna to tylko jedna część instalacji. Wokół są pompy obiegowe, zawory mieszające, siłowniki na rozdzielaczach, termostaty, klimakonwektory i osuszacze. Jeśli każdy element działa na własną rękę, nawet najlepsza pompa ciepła pracuje źle.
01
Jak zbudowana jest większość instalacji
Zwykle każdy element ma własny sterownik. Termostaty otwierają i zamykają siłowniki pomieszczeń, osobny sterownik steruje zaworem mieszającym, pompa obiegowa pracuje ze stałą prędkością, osuszacz ma własny higrostat. Pompa ciepła nic o tym nie wie: wytwarza wodę o ustawionej temperaturze i czeka. W efekcie maszyna grzeje wodę, której zamknięte siłowniki nie przepuszczają, pompa tłoczy w na wpół zamkniętą instalację, a zawór mieszający marnuje temperaturę, którą maszyna z trudem wytworzyła. Każdy dobrze robi swoje, a razem marnują energię.
02
Termostat czy sterowanie: różnica
Klasyczny termostat mówi tylko dwie rzeczy: w pokoju jest zimno albo ciepło. Przy kotle to może wystarczyć. Przy pompie ciepła nie, bo maszyna pracuje najlepiej długo i spokojnie, na połowie mocy, jak wyjaśnia pigułka o inwerterze i doborze. Sterowanie włącz-wyłącz każe jej ciągle startować i zatrzymywać się, a każdy start kosztuje: widzieliśmy to w pigułce pompa ciepła to nie kocioł. Maszyna musi wiedzieć, ile brakuje każdemu pomieszczeniu, a nie tylko czy czegoś brakuje.
03

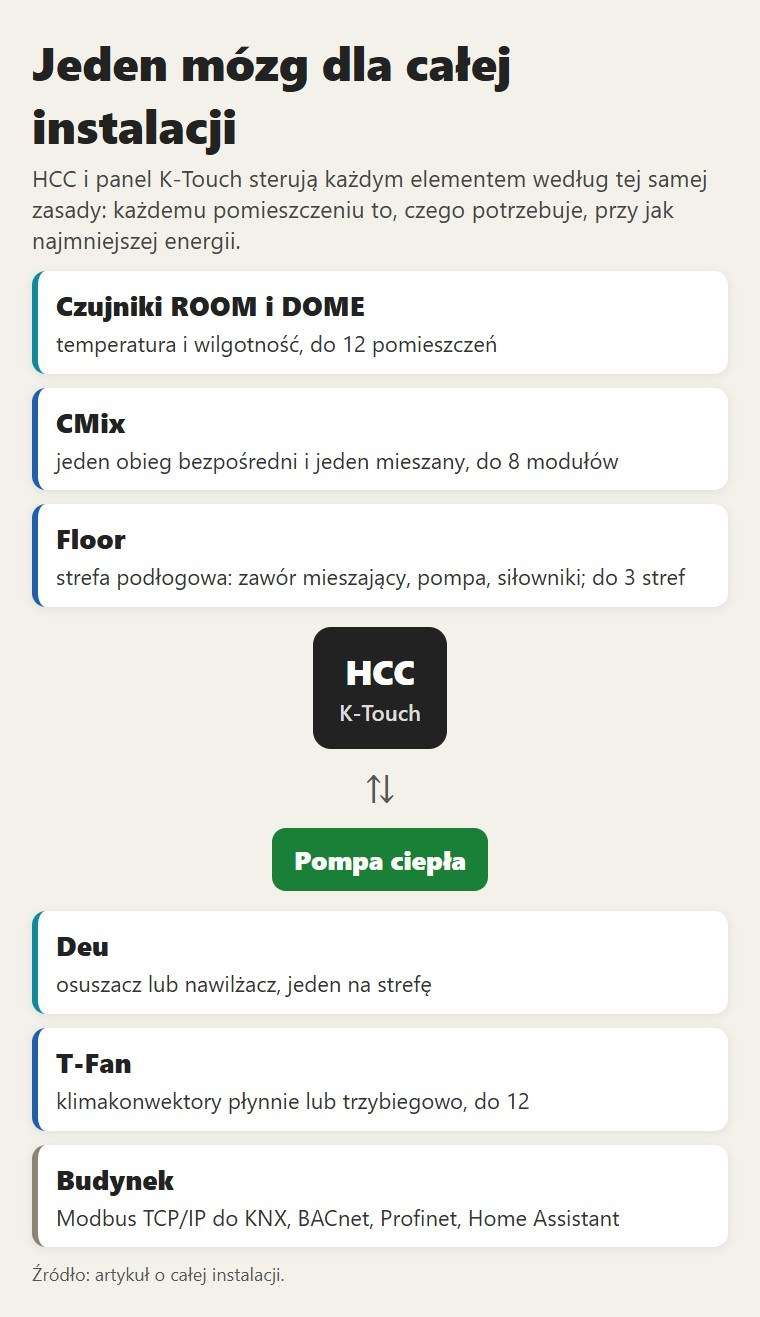

Jeden mózg dla całej instalacji
HCC, House Climate Control, to elektronika, którą opracowaliśmy, aby sterować całą instalacją, a nie tylko maszyną. Z panelu K-Touch steruje każdym elementem według tej samej zasady: dać każdemu pomieszczeniu to, czego potrzebuje, przy jak najmniejszym zużyciu energii. Obsługuje do dwunastu pomieszczeń. Instalator przypisuje każdemu pomieszczeniu jego powierzchnię: im jest większe i dalej od zadanej temperatury, tym bardziej liczy się jego zapotrzebowanie. Suma zapotrzebowań decyduje o tym, jak mocno pracuje sprężarka, zamiast stałej temperatury wody.
Nad tym pracuje optymalizator energetyczny, który wykorzystuje ściany domu jako magazyn ciepła i przesuwa pracę maszyny na godziny, w których jest najbardziej wydajna.
04
Czujniki pokojowe zamiast termostatu: ROOM i DOME
W każdym pomieszczeniu jest czujnik temperatury i wilgotności zamiast starego termostatu. ROOM ma wyświetlacz i, jeśli instalator na to pozwoli, umożliwia zmianę temperatury bezpośrednio w pokoju: to czujnik do salonów, sypialni i gabinetów. DOME nie ma widocznych przycisków i ustawia się go tylko z panelu: to czujnik do biur, hoteli i szkół, gdzie temperaturę ustala zarządca budynku.
05
Moduły: każdy element instalacji pod kontrolą
- CMix: steruje dwoma obiegami wtórnymi, bezpośrednim i mieszanym, z ich pompami obiegowymi. Stosuje się go w instalacjach mieszanych, na przykład grzejniki lub klimakonwektory na piętrze i ogrzewanie podłogowe na parterze, każde w swojej temperaturze. Wersja Compact ma jeden obieg mieszany, do podłączenia pompy ciepła do istniejącej instalacji. Do ośmiu modułów.
- Floor: steruje całą strefą ogrzewania płaszczyznowego z trójdrogowym zaworem mieszającym, modulowaną pompą obiegową i siłownikami pomieszczeń. Do trzech stref.
- Deu: utrzymuje właściwą wilgotność w każdym pomieszczeniu strefy, włączając osuszacz lub nawilżacz. Pracuje razem z modułem Floor, jeden na strefę.
- T-Fan: steruje klimakonwektorami według zapotrzebowania pomieszczenia, płynnie lub trzema biegami. Do dwunastu.
Wszystko jest w tej samej sieci: gdy strefa jest zaspokojona, jej siłownik się zamyka, pompa zwalnia, maszyna obniża moc. A gdy żadne pomieszczenie niczego nie potrzebuje, pompa ciepła odpoczywa, zamiast dogrzewać bufor. Żaden element nie pracuje przeciwko innemu.
06
Chłodzenie podłogowe pompą ciepła bez kondensacji
Latem ogrzewanie podłogowe może chłodzić: w rurach płynie chłodna woda zamiast ciepłej, a podłoga odbiera ciepło z pomieszczenia bez przeciągów i bez hałasu. Granicą jest punkt rosy, temperatura, poniżej której wilgoć z powietrza się skrapla. Jeśli woda spadnie poniżej tej wartości, podłoga robi się mokra.
Dlatego moduł Floor mierzy temperaturę i wilgotność w każdym pomieszczeniu strefy i zaworem mieszającym utrzymuje wodę powyżej najwyższego punktu rosy: podłoga chłodzi i nigdy nie jest mokra. Moduł Deu włącza osuszacz, gdy wilgotność rośnie. Przy bardziej suchym powietrzu punkt rosy spada, woda może być chłodniejsza, a podłoga chłodzi mocniej. Ciepło odbiera podłoga, wilgoć osuszacz: każdy robi swoje, sterowany przez ten sam system.
07
Pompa ciepła z klimakonwektorami
Tam, gdzie potrzebna jest szybka reakcja, albo gdzie latem chce się chłodzić powietrze, a nie tylko powierzchnie, stosuje się klimakonwektory. Dobrze pracują z wodą o niskiej temperaturze, którą pompa ciepła chętnie wytwarza, a latem odbierają też trochę wilgoci. T-Fan steruje nimi według zapotrzebowania pomieszczenia: płynnie, co cicho i bez skoków nadąża za zapotrzebowaniem, albo trzema biegami w prostszych modelach. Instalacja może mieć podłogówkę na parterze i klimakonwektory na piętrze, każde ze swoją wodą: to zadanie modułu CMix.
08
Rozmawia też z resztą budynku
W większych budynkach często jest już system zarządzania budynkiem. HCC mówi w Modbus TCP/IP i łączy się z najpopularniejszymi systemami: KNX, BACnet, Profinet, platformami Siemens i Schneider Electric, aż po Home Assistant dla tych, którzy sami budują inteligentny dom. Pompa ciepła nie zostaje samotną wyspą. Instalacją można sterować także zdalnie, a zdalny nadzór pokazuje, jak pracuje, bez wyjazdu na miejsce.
09
Co sprawdzić przed zakupem
- zapytać, kto steruje pompami obiegowymi, zaworami mieszającymi i siłownikami: elektronika maszyny czy osobne sterowniki;
- zapytać, czy maszyna wie, ile stref jest otwartych i ile każda potrzebuje, czy widzi tylko temperaturę wody;
- jeśli chcesz chłodzić podłogą, zapytać, kto pilnuje punktu rosy i kto steruje osuszaczem;
- zapytać, czy łączy się z systemem zarządzania budynkiem i jakim protokołem.
Nie każdy moduł jest potrzebny w każdym domu. Przy grzejnikach moduł Floor nie jest potrzebny, bo nie ma siłowników podłogowych do sterowania; tam, gdzie nie chłodzi się podłogą, nie jest potrzebny osuszacz; i tak dalej. Decyduje się instalacja po instalacji, w zależności od tego, jak złożony jest dom, nowy czy remontowany. Zawsze jest HCC, standardowo we wszystkich naszych pompach ciepła. Nasze maszyny: pompy ciepła powietrze-woda Templari.
10
Najczęstsze pytania
Jaki termostat do pompy ciepła?
Zamiast termostatu włącz-wyłącz potrzebny jest czujnik w każdym pomieszczeniu, który mówi, jak daleko jest do zadanej temperatury. Z HCC każde pomieszczenie ma czujnik ROOM lub DOME temperatury i wilgotności, a maszyna dobiera moc do sumy zapotrzebowań.
Czy pompa ciepła działa z klimakonwektorami?
Tak. Klimakonwektory dobrze pracują z wodą o niskiej temperaturze z pompy ciepła i latem chłodzą powietrze. Moduł T-Fan steruje maksymalnie dwunastoma, płynnie lub trzema biegami.
Czy można chłodzić ogrzewaniem podłogowym?
Tak, jeśli woda pozostaje powyżej punktu rosy. Moduł Floor utrzymuje wodę powyżej najwyższego punktu rosy w strefie zaworem mieszającym, a Deu steruje osuszaczem: podłoga chłodzi i nie jest mokra.
Iloma strefami można sterować?
Do dwunastu pomieszczeń z czujnikami ROOM i DOME, do trzech stref podłogowych z modułem Floor, do ośmiu obiegów z CMix i do dwunastu klimakonwektorów z T-Fan.
Czy HCC łączy się z inteligentnym domem?
Tak. Mówi w Modbus TCP/IP i łączy się z KNX, BACnet, Profinet, platformami Siemens i Schneider Electric oraz z Home Assistant.
Czy HCC jest dodatkowo płatny?
Nie, HCC jest standardowo we wszystkich naszych pompach ciepła. Moduły dobiera się do instalacji: w domu z grzejnikami na przykład moduł Floor nie jest potrzebny.
