Curba de încălzire a pompei de căldură: ce este, de ce se setează cu 5 grade mai sus și cum se poate fără ea
Aproape toate pompele de căldură reglează temperatura apei cu curba de încălzire, numită și curbă climatică: cu cât e mai frig afară, cu atât mai caldă e apa trimisă în instalație. Metoda vine de la centrale, iar la o pompă de căldură are un defect care se plătește pe factura de curent toată iarna. Explicăm aici cum funcționează, de ce cel care o setează o ține sus din prudență și cum mașinile noastre se descurcă fără această marjă.
01
Ce este curba de încălzire
Curba de încălzire este un tabel: fiecărei temperaturi a aerului exterior îi corespunde o temperatură pe tur. La 10 °C afară apa merge, de exemplu, la 30 °C; la -5 °C merge la 40 °C. Automatizarea citește senzorul exterior și reglează turul în consecință. Instalatorul o setează la punerea în funcțiune, alegând panta, adică cu cât crește turul pentru fiecare grad mai puțin afară, și deplasarea, adică cât de sus stă toată curba.
02
Defectul: merge pe puncte fixe

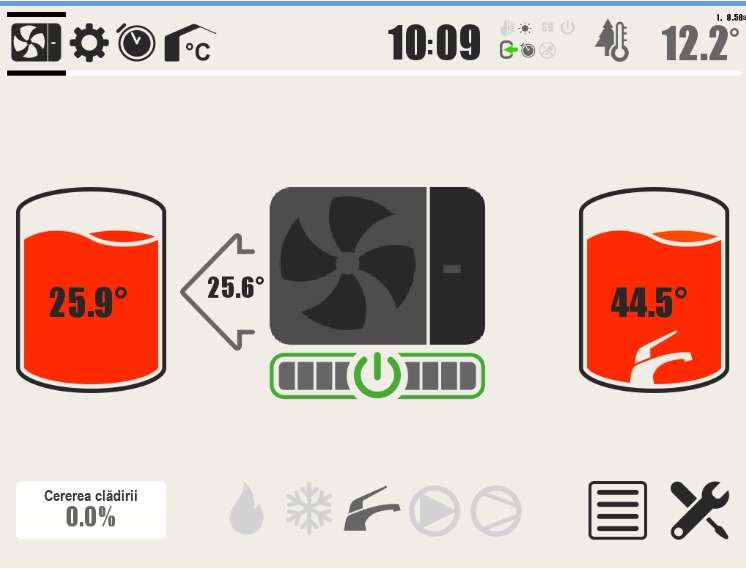

Curba de încălzire se uită doar la temperatura exterioară. Nu știe dacă în casă sunt 19 sau 22 de grade, dacă bate soarele în ferestre, dacă e pornit cuptorul sau dacă sunt zece oameni la masă. Nu știe dacă radiatoarele sunt mari sau mici, nici dacă pardoseala a acumulat deja căldură în orele dinainte. La o anumită temperatură afară trimite o anumită apă, și atât. Nu este adaptivă: nu se corectează după rezultat. Panoul mașinilor noastre arată și cererea clădirii în procente: câtă putere cere casa în acel moment. Este exact numărul pe care curba de încălzire nu îl vede.
03
De ce instalatorul o pune cu 5 grade mai sus
Cine setează curba nu vrea să riște să lase familia în frig în zilele cele mai grele, pentru că i-ar suna telefonul. Așa că o ține sus: de obicei cu vreo 5 grade pe tur mai mult decât ar fi nevoie cu adevărat. Este prudență, nu o greșeală. Problema e că aceste 5 grade de marjă rămân acolo tot sezonul, și în zilele în care nu sunt necesare, adică aproape toate.
04
Cât costă această marjă
La o pompă de căldură temperatura apei este factorul care apasă cel mai mult pe randament. În articolul despre COP am arătat datele certificate ale uneia dintre mașinile noastre: trecerea de la 35 la 55 °C pe tur costă cam o treime din COP, la orice temperatură exterioară. Fiecare grad în plus pe tur se plătește în curent toată iarna. O curbă ținută sus din prudență este o instalație care consumă mai mult decât e nevoie în fiecare zi în care funcționează.
05
Cum se descurcă pompele noastre fără curbă

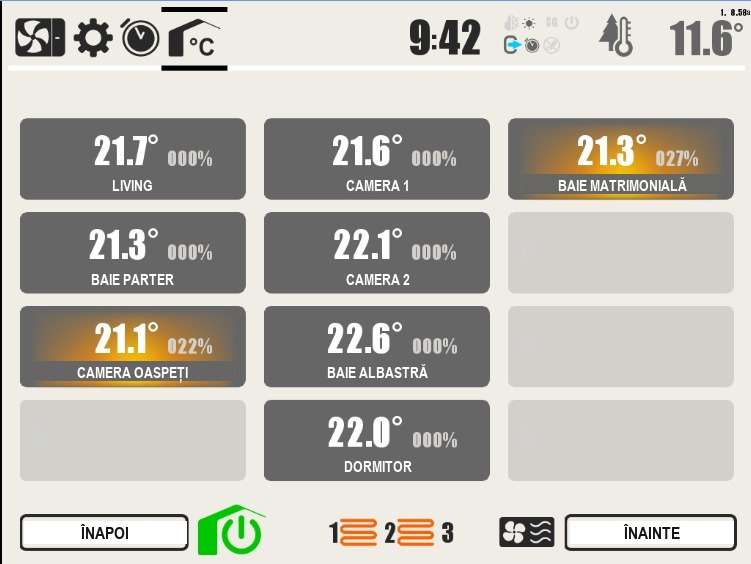

Pompele de căldură Templari nu reglează după temperatura exterioară, ci după cea din camere. HCC, sistemul de reglare din dotarea standard a tuturor mașinilor noastre, citește senzorii din camere și caută singur cea mai joasă temperatură pe tur care ține casa la temperatura cerută. Dacă la 32 °C apă camerele rămân la 20, mașina rămâne la 32. Dacă în casă începe să scadă, ridică apa exact cu cât e nevoie. Practic cuplează pompa de căldură la instalație și la casă, fără ca cineva să trebuiască să ghicească curba potrivită. Pe panou această setare se numește reglare automată după aer: temperatura instalației pe care o scrii, de exemplu 40 °C, devine maximul care se poate atinge. Este o limită, nu un obiectiv: sub acest plafon decide temperatura camerelor.
Cine vrea curba de încălzire o găsește pe panou. Se setează pe fiecare zonă, separat pentru iarnă și vară, cu două puncte alese după zona climatică și casă: la orice temperatură exterioară se poate cere apa pe care o vrei. Valorile din imagine sunt cele de pornire, pe care tasta de resetare le readuce: iarna apă la 50 °C cu -23 °C afară și la 25 °C cu 28 °C afară, vara la 22 °C cu 22 °C afară și la 10 °C cu 38 °C afară. Între cele două puncte temperatura apei urmează o dreaptă, iar tastele plus și minus mută toată curba în sus sau în jos. Temperatura exterioară folosită este media ultimelor 24 de ore: o noapte rece sau o oră de soare nu fac apa să sară. Cu HCC activat curba nu mai e necesară: aparatul reglează apa după camere, cum am explicat mai sus.
06
Cine decide cât frig se acceptă

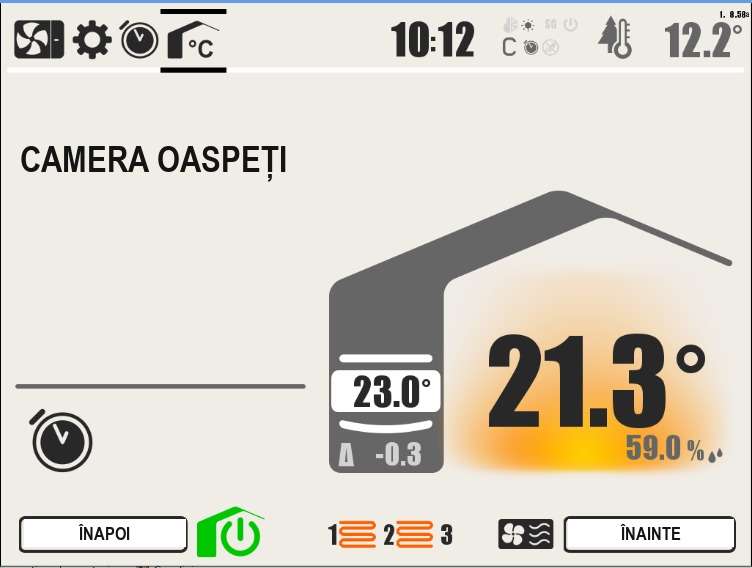

Marja nu o fixează instalatorul dinainte, o alege cine locuiește în casă: cu cât se acceptă să scadă sub temperatura setată înainte ca mașina să intervină, câteva zecimi de grad. Cu cât marja e mai strânsă, cu atât mașina intervine mai des; cu cât e mai largă, cu atât lucrează mai mult cu apă joasă. Este aceeași logică a optimizatorului energetic, care folosește pereții casei ca acumulare: mașina lucrează cu apa cea mai joasă posibilă și în orele cele mai favorabile, iar randamentul sezonier crește cu unu sau două puncte de COP. În ecranul optimizatorului se scrie cu cât poate urca și coborî temperatura setată, de exemplu cu 0,3 °C în plus și 0,3 °C în minus. Intervalele orare se setează zi cu zi cu trei niveluri, eco, zi și noapte, și se copiază de la o zi la alta. Din setările de bază se aleg profilul activ, funcționarea manuală sau pe intervale orare, modul silențios și gestionarea ventiloconvectoarelor; vara, când mașina răcește, pufferul se setează de exemplu la 13 °C.
07
Cu caloriferele funcționează la fel
Cu caloriferele curba de încălzire face mai mult rău decât cu pardoseala, pentru că un calorifer măsurat la 75 °C dă cam jumătate la 55 °C, cum explicăm în articolul despre calorifere. Aici tentația de a ține apa sus pentru siguranță este mare. Reglarea după camere face invers: trimite apă fierbinte doar în zilele în care caloriferele chiar au nevoie, iar în zilele intermediare coboară. Pompele noastre aer-apă cu R290 ajung la 70 °C pe tur, deci rezerva pentru zilele reci există, dar se folosește doar când e nevoie.
08
Casă veche și pompă de căldură
Într-o casă construită înainte de 1990 și niciodată izolată se poate pune pompă de căldură, și cu calorifere: mașina cu propan este potrivită și ajunge la temperaturile necesare. Trebuie spus clar că va consuma dublu sau triplu față de o casă în clasa A, pentru că și casa pierde dublu sau triplu căldură. Tocmai în aceste case reglarea după camere contează cel mai mult: fiecare grad pe tur economisit în zilele blânde valorează mult când zilele reci costă deja scump.
09
Ce se schimbă pentru instalator
Nicio curbă de setat și de retușat în ianuarie, niciun telefon pentru casa rece sau factura mare: mașina își găsește singură punctul de lucru și îl păstrează pe măsură ce se schimbă sezonul. Instalatorul pune senzorii în camere și racordează instalația; restul îl face reglarea. Pentru pardoseala radiantă, placa Floor gestionează vana de amestec și pompa de circulație de pe partea instalației: doi senzori pe distribuitorul de tur și retur îi spun câtă apă e nevoie cu adevărat, iar pompa merge în PWM doar cât trebuie, cu o economie de curent care ține tot sezonul. Vara ține apa deasupra punctului de rouă, ca pardoseala să răcească fără condens. În articolul despre reglarea instalației explicăm plăcile care gestionează pardoseala, ventiloconvectoarele și zonele separate. Diferența dintre tur și retur se setează, de exemplu 1,5 °C: de îndată ce valoarea măsurată scade sub ea, pompa încetinește. Nu este o reglare obișnuită.
10
Următoarele mașini
Reglarea după camere este în dotarea standard a tuturor pompelor noastre de căldură, inclusiv a celor două care urmează să sosească: Kita X, pompa de căldură cu propan pentru apartamente și case mici, și noua pompă aer-apă cu propan pentru casă, cu compresorul închis într-o carcasă izolată care aproape nu se mai aude. Dacă te gândești la o pompă de căldură pentru sezonul următor, cere-ne informații: îți spunem care dintre cele două se potrivește casei tale.
11
O scazi noaptea?
Mulți se întreabă: în Germania „Wärmepumpe Nachtabsenkung” se caută de 590 de ori pe lună. La pompa de căldură, oprirea sau scăderea mult a temperaturii noaptea merită rar: aparatul ajunge la regim în 5-10 minute, iar dimineața, cu aer mai rece și mai umed, ar trebui să recupereze cu apă mai caldă și câteva degivrări în plus. Ale noastre lucrează așa: pornite ziua, cam de la 7 la 21, și noaptea cu putere redusă; în orele calde optimizatorul încarcă pereții cu căldură, care o dau înapoi noaptea. Într-o casă veche care pierde mult, aparatul rămâne pornit și noaptea.
12
Întrebări frecvente
Ce este curba de încălzire a unei pompe de căldură?
Regula care leagă temperatura pe tur de temperatura exterioară: cu cât e mai frig afară, cu atât mai caldă apa. O setează instalatorul la punerea în funcțiune.
Cum se setează curba de încălzire?
Se aleg panta și deplasarea curbei pe automatizare, apoi se corectează în săptămânile următoare după cum răspunde casa. La mașinile noastre nu e nimic de setat: reglarea lucrează după temperatura camerelor.
De ce se ține sus curba de încălzire?
Din prudență: instalatorul adaugă vreo 5 grade pe tur ca să nu riște o casă rece în zilele cele mai grele. Marja aceea rămâne toată iarna și costă randament.
Cât se economisește cu un tur mai jos?
Din datele certificate, trecerea de la 35 la 55 °C pe tur costă cam o treime din COP. Lucrând mereu cu apa cea mai joasă posibilă, randamentul sezonier crește cu unu sau două puncte de COP.
Reglarea după camere funcționează cu calorifere?
Da. Trimite apă fierbinte doar în zilele în care caloriferele au nevoie; în zilele blânde coboară. Pompele noastre aer-apă cu R290 ajung la 70 °C când e nevoie.
Se poate pune pompă de căldură într-o casă veche neizolată?
Da, și cu calorifere. Va consuma dublu sau triplu față de o casă în clasa A, pentru că o casă veche pierde mai multă căldură: de aceea merită și mai mult o reglare care ține apa jos în zilele blânde.
