Heizkurve der Wärmepumpe einstellen: Was sie ist, warum sie 5 Grad zu hoch steht und wie die Vorlauftemperatur ohne sie sinkt
Fast jede Wärmepumpe regelt die Wassertemperatur über die Heizkurve: Je kälter es draußen ist, desto wärmer ist das Wasser, das in die Heizung geht. Die Methode stammt aus der Kesselzeit, und bei einer Wärmepumpe hat sie einen Fehler, den man den ganzen Winter auf der Stromrechnung bezahlt. Hier erklären wir, wie sie funktioniert, warum der Installateur sie vorsichtshalber hoch einstellt und wie unsere Maschinen ohne diesen Puffer auskommen.
01
Was die Heizkurve ist
Die Heizkurve ist eine Tabelle: Jeder Außentemperatur ordnet sie eine Vorlauftemperatur zu. Bei 10 °C draußen geht das Wasser zum Beispiel auf 30 °C, bei -5 °C auf 40 °C. Die Regelung liest den Außenfühler und stellt den Vorlauf entsprechend ein. Der Installateur legt sie bei der Inbetriebnahme fest: die Steilheit, also wie stark der Vorlauf pro Grad weniger draußen steigt, und die Parallelverschiebung, also wie hoch die ganze Kurve liegt.
02
Der Fehler: Sie arbeitet mit festen Punkten

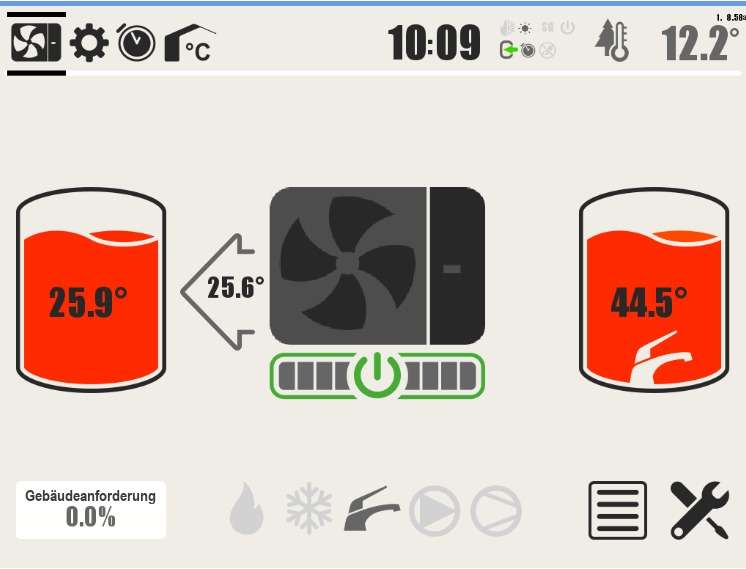

Die Heizkurve sieht nur die Außentemperatur. Sie weiß nicht, ob im Haus 19 oder 22 Grad sind, ob die Sonne auf die Fenster scheint, ob der Backofen läuft oder zehn Leute beim Essen sitzen. Sie weiß nicht, ob die Heizkörper groß oder klein sind und ob der Fußboden in den Stunden davor schon Wärme gespeichert hat. Bei einer bestimmten Außentemperatur schickt sie eine bestimmte Wassertemperatur, Punkt. Sie ist nicht adaptiv: Sie korrigiert nicht am Ergebnis. Das Bedienteil unserer Maschinen zeigt auch die Gebäudeanforderung in Prozent: wie viel Leistung das Haus in diesem Moment verlangt. Genau diese Zahl sieht die Heizkurve nicht.
03
Warum der Installateur sie 5 Grad höher stellt
Wer die Kurve einstellt, will nicht riskieren, dass die Familie an den schlimmsten Tagen friert, denn dann klingelt sein Telefon. Also stellt er sie hoch: in der Regel etwa 5 Grad Vorlauf mehr, als wirklich nötig wäre. Das ist Vorsicht, kein Fehler. Das Problem ist, dass diese 5 Grad Puffer die ganze Saison bleiben, auch an den Tagen, an denen sie nicht gebraucht werden, also fast immer.
04
Was dieser Puffer kostet
Bei einer Wärmepumpe ist die Wassertemperatur der Posten, der am stärksten auf die Effizienz drückt. Im Beitrag über den COP haben wir die zertifizierten Daten einer unserer Maschinen gezeigt: Von 35 auf 55 °C Vorlauf geht etwa ein Drittel des COP verloren, bei jeder Außentemperatur. Jedes Grad Vorlauf mehr wird den ganzen Winter in Strom bezahlt. Eine vorsichtshalber hoch eingestellte Heizkurve ist eine Anlage, die an jedem Betriebstag mehr verbraucht als nötig.
05
Wie unsere Wärmepumpen ohne Heizkurve auskommen

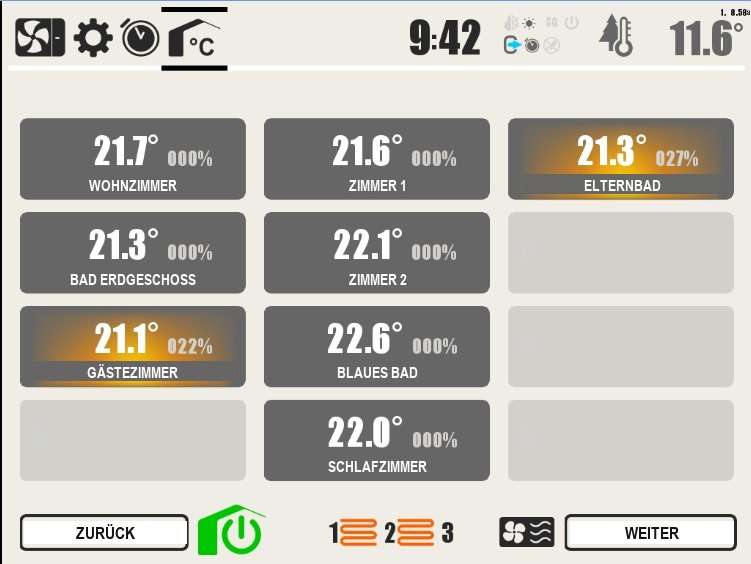

Templari-Wärmepumpen regeln nicht nach der Außentemperatur, sondern nach der Raumtemperatur. HCC, die serienmäßige Regelung aller unserer Maschinen, liest die Raumfühler und sucht von selbst die niedrigste Vorlauftemperatur, die das Haus auf der gewünschten Temperatur hält. Bleiben die Räume mit 32 °C Wasser auf 20 Grad, bleibt die Maschine bei 32. Beginnt das Haus auszukühlen, hebt sie das Wasser um genau das an, was nötig ist. Sie passt die Wärmepumpe an die Anlage und an das Haus an, ohne dass jemand die richtige Kurve erraten muss. Am Bedienteil heißt diese Einstellung automatische Regelung nach Raumluft: Die eingetragene Anlagentemperatur, zum Beispiel 40 °C, wird zum höchsten erreichbaren Wert. Sie ist eine Grenze, kein Ziel: Unter dieser Decke entscheidet die Raumtemperatur.
Wer eine Heizkurve möchte, findet sie im Bedienfeld. Sie wird pro Zone eingestellt, getrennt für Winter und Sommer, mit zwei Punkten, die man nach Klimazone und Haus wählt: Zu jeder Außentemperatur kann man die Wassertemperatur verlangen, die man will. Die Werte in der Abbildung sind die Ausgangswerte, die die Taste zum Zurücksetzen wiederherstellt: im Winter 50 °C Wasser bei -23 °C außen und 25 °C bei 28 °C außen, im Sommer 22 °C bei 22 °C außen und 10 °C bei 38 °C außen. Zwischen den beiden Punkten folgt die Wassertemperatur einer Geraden, und mit den Tasten Plus und Minus verschiebt man die ganze Kurve nach oben oder unten. Als Außentemperatur gilt der Mittelwert der letzten 24 Stunden: Eine kalte Nacht oder eine Stunde Sonne lassen das Wasser nicht springen. Mit aktivem HCC braucht man die Kurve nicht mehr: Das Gerät regelt das Wasser nach den Räumen, wie oben beschrieben.
06
Wer entscheidet, wie viel Kälte akzeptabel ist

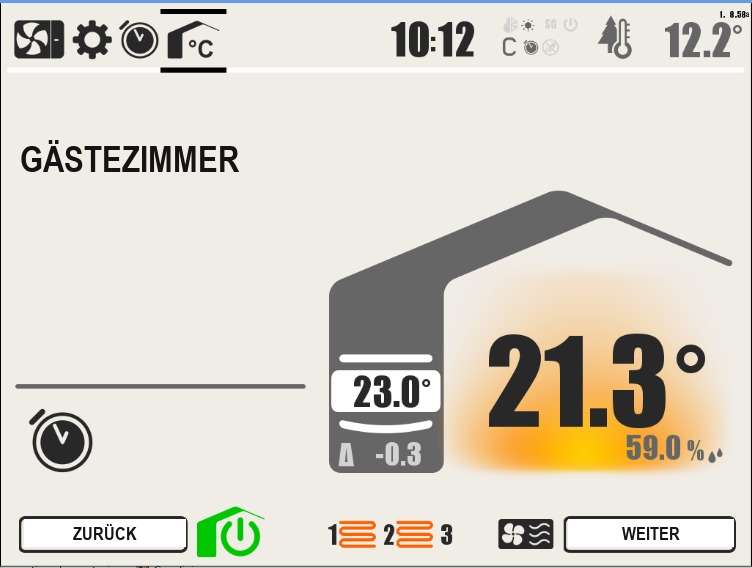

Den Puffer legt nicht der Installateur im Voraus fest, sondern wer im Haus wohnt: wie weit die Temperatur unter den Sollwert fallen darf, bevor die Maschine eingreift, ein paar Zehntelgrad. Je enger der Puffer, desto öfter greift die Maschine ein; je weiter, desto mehr läuft sie mit niedrigem Wasser. Es ist dieselbe Logik wie beim Energieoptimierer, der die Wände des Hauses als Speicher nutzt: Die Maschine arbeitet mit dem niedrigstmöglichen Wasser und in den günstigsten Stunden, und die Jahresarbeitszahl steigt um ein bis zwei COP-Punkte. Im Bildschirm des Energieoptimierers trägt man ein, wie weit die eingestellte Temperatur steigen und fallen darf, zum Beispiel 0,3 °C nach oben und 0,3 °C nach unten. Die Zeitprogramme werden Tag für Tag mit drei Stufen eingestellt, Eco, Tag und Nacht, und von einem Tag auf den anderen kopiert. In den Grundeinstellungen wählt man das aktive Profil, Hand- oder Zeitprogrammbetrieb, den Silent Mode und die Gebläsekonvektor-Steuerung; im Sommer, wenn die Maschine kühlt, wird der Pufferspeicher zum Beispiel auf 13 °C eingestellt.
07
Mit Heizkörpern funktioniert es genauso
Mit Heizkörpern richtet die Heizkurve mehr Schaden an als mit der Fußbodenheizung, denn ein bei 75 °C gemessener Heizkörper bringt bei 55 °C nur etwa die Hälfte, wie wir im Beitrag über Heizkörper erklären. Hier ist die Versuchung groß, das Wasser sicherheitshalber hoch zu halten. Die raumgeführte Regelung macht das Gegenteil: Sie schickt hohes Wasser nur an den Tagen, an denen die Heizkörper es wirklich brauchen, und an den Tagen dazwischen geht sie herunter. Unsere Luft-Wasser-Wärmepumpen mit R290 erreichen 70 °C Vorlauf, die Reserve für kalte Tage ist also da, wird aber nur genutzt, wenn sie gebraucht wird.
08
Wärmepumpe im Altbau
In ein vor 1990 gebautes und nie gedämmtes Haus kann eine Wärmepumpe eingebaut werden, auch mit Heizkörpern: Die Propan-Maschine ist dafür geeignet und erreicht die nötigen Temperaturen. Klar gesagt werden muss, dass sie das Doppelte oder Dreifache eines Hauses der Klasse A verbrauchen wird, weil das Haus das Doppelte oder Dreifache an Wärme verliert. Gerade in diesen Häusern zählt die raumgeführte Regelung am meisten: Jedes an milden Tagen gesparte Grad Vorlauf ist viel wert, wenn die kalten Tage ohnehin teuer sind.
09
Was sich für den Installateur ändert
Keine Heizkurve, die eingestellt und im Januar nachjustiert werden muss, keine Anrufe wegen kaltem Haus oder hoher Rechnung: Die Maschine findet ihren Arbeitspunkt selbst und hält ihn über die Saison. Der Installateur setzt die Raumfühler und schließt die Anlage an; den Rest macht die Regelung. Für die Fußbodenheizung steuert das Floor-Modul den Mischer und die Umwälzpumpe auf der Anlagenseite: Zwei Fühler am Vor- und Rücklaufverteiler sagen ihm, wie viel Wasser wirklich gebraucht wird, und die Pumpe läuft per PWM nur so viel wie nötig, mit einer Stromersparnis über die ganze Saison. Im Sommer hält es das Wasser über dem Taupunkt, damit der Boden ohne Kondenswasser kühlt. Im Beitrag über die Anlagenregelung erklären wir die Module für Fußbodenheizung, Gebläsekonvektoren und getrennte Zonen. Die Spreizung zwischen Vor- und Rücklauf wird eingestellt, zum Beispiel 1,5 °C: Sobald der gemessene Wert darunter fällt, läuft die Pumpe langsamer. Das ist keine übliche Regelung.
10
Die nächsten Maschinen
Die raumgeführte Regelung ist bei allen unseren Wärmepumpen serienmäßig, auch bei den beiden, die jetzt kommen: der Kita X, der Propan-Wärmepumpe für Wohnungen und kleine Häuser, und der neuen Propan-Luft-Wasser-Wärmepumpe für das Haus, deren Verdichter in einem gedämmten Gehäuse sitzt und kaum noch zu hören ist. Wer für die nächste Heizsaison über eine Wärmepumpe nachdenkt: Fragen Sie uns, wir sagen Ihnen, welche der beiden zu Ihrem Haus passt.
11
Nachtabsenkung bei der Wärmepumpe?
Viele fragen danach: „Wärmepumpe Nachtabsenkung“ wird 590-mal im Monat gesucht. Bei der Wärmepumpe lohnt sich starkes Absenken oder Abschalten in der Nacht kaum: Das Gerät braucht 5-10 Minuten bis zum stabilen Betrieb, und morgens, bei kälterer und feuchterer Luft, müsste es mit heißerem Wasser und ein paar Abtauvorgängen mehr aufholen. Unsere arbeiten so: tagsüber an, etwa von 7 bis 21 Uhr, nachts mit reduzierter Leistung; in den warmen Stunden lädt der Optimierer die Wände mit Wärme, und die geben sie nachts zurück. In einem Altbau mit hohen Verlusten bleibt das Gerät auch nachts an.
12
Häufige Fragen
Was ist die Heizkurve einer Wärmepumpe?
Die Regel, die die Vorlauftemperatur an die Außentemperatur koppelt: Je kälter draußen, desto wärmer das Wasser. Der Installateur stellt sie bei der Inbetriebnahme ein.
Wie stellt man die Heizkurve ein?
Man wählt Steilheit und Parallelverschiebung an der Regelung und korrigiert in den folgenden Wochen nach der Reaktion des Hauses. Bei unseren Maschinen gibt es nichts einzustellen: Die Regelung arbeitet nach der Raumtemperatur.
Warum wird die Heizkurve hoch eingestellt?
Aus Vorsicht: Der Installateur gibt etwa 5 Grad Vorlauf dazu, um an den schlimmsten Tagen kein kaltes Haus zu riskieren. Dieser Puffer bleibt den ganzen Winter und kostet Effizienz.
Wie viel spart eine niedrigere Vorlauftemperatur?
Nach zertifizierten Daten kostet der Schritt von 35 auf 55 °C Vorlauf etwa ein Drittel des COP. Wer immer mit dem niedrigstmöglichen Wasser fährt, gewinnt ein bis zwei COP-Punkte in der Jahresarbeitszahl.
Funktioniert die raumgeführte Regelung mit Heizkörpern?
Ja. Sie schickt hohes Wasser nur an den Tagen, an denen die Heizkörper es brauchen; an milden Tagen geht sie herunter. Unsere Luft-Wasser-Wärmepumpen mit R290 erreichen bei Bedarf 70 °C.
Kann eine Wärmepumpe in einen ungedämmten Altbau?
Ja, auch mit Heizkörpern. Sie verbraucht das Doppelte oder Dreifache eines Hauses der Klasse A, weil das Haus mehr Wärme verliert: Umso mehr lohnt sich eine Regelung, die das Wasser an milden Tagen niedrig hält.
