Waterzijdig inregelen met een warmtepomp: radiatoren en vloerverwarming goed afstellen
„Waterzijdig inregelen” wordt 1.300 keer per maand gezocht, „vloerverwarming inregelen” 390 en „waterzijdig inregelen radiator” 320; in Duitsland „hydraulischer Abgleich” 14.800. Het probleem is overal hetzelfde: kamers te warm vlak bij de ketel, koud achter in het huis. Met een warmtepomp telt inregelen meer, en we leggen met een eenvoudige som uit waarom.
01
Wat waterzijdig inregelen is

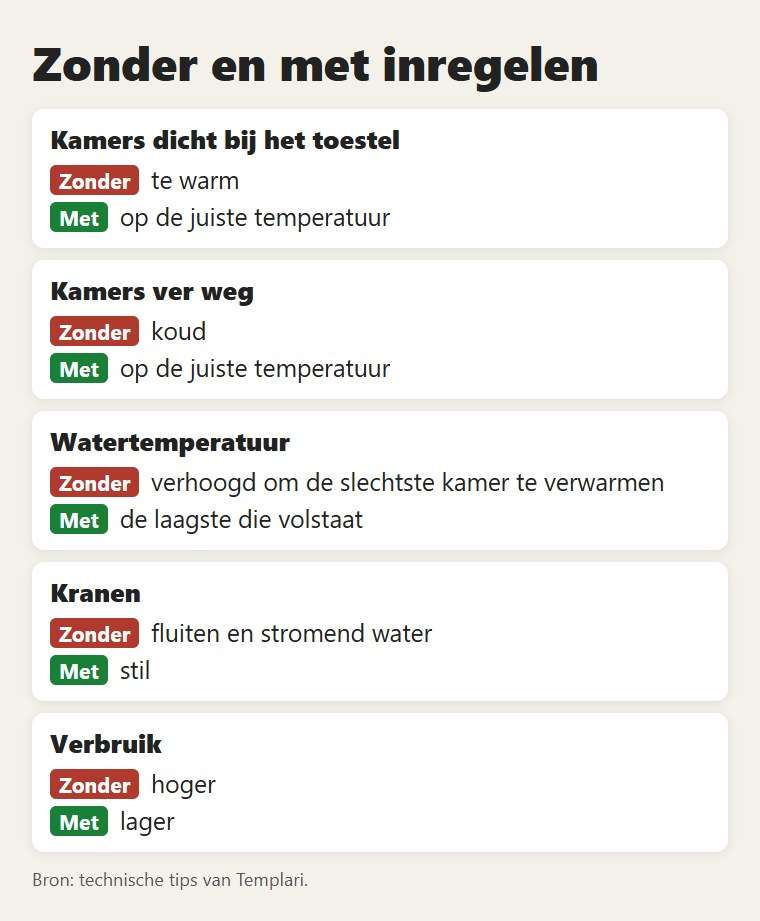

Warm water neemt de makkelijkste weg: radiatoren dicht bij het toestel, met korte leidingen, krijgen te veel; die ver weg te weinig. Inregelen betekent elke radiator of elke groep vloerverwarming de hoeveelheid water geven die zijn kamer nodig heeft, met kranen, voetventielen en flowmeters.
02
Waarom het met een warmtepomp meer telt

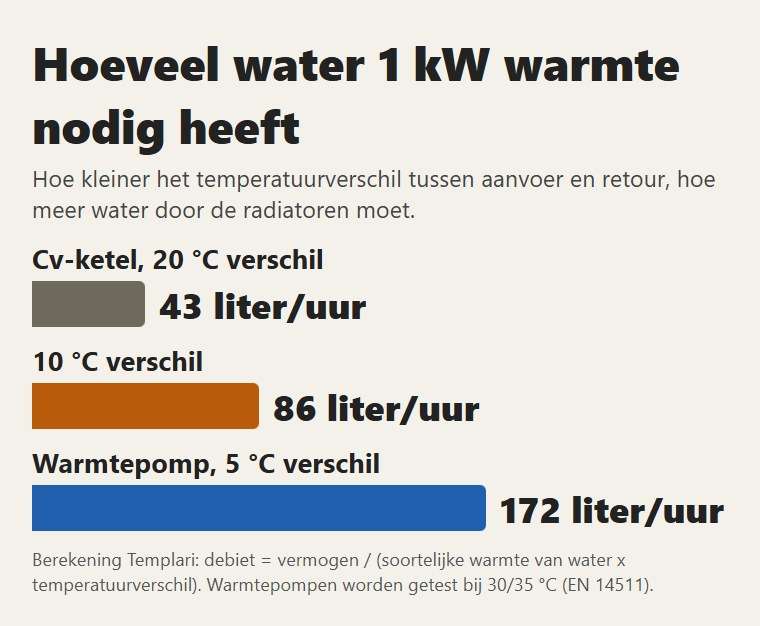

Een cv-ketel werkt met zo’n 20 graden verschil tussen aanvoer en retour, een warmtepomp met zo’n 5, en zo wordt hij ook getest (EN 14511, 30/35 °C). Voor dezelfde warmte moet hij vier keer zoveel water rondpompen: 172 liter per uur per kW in plaats van 43. Is de installatie niet ingeregeld, dan blijft de slechtste kamer koud en wordt de watertemperatuur opgevoerd. Elke graad kost: de Kita X verbruikt voor 1.000 kWh warmte 178 kWh stroom met water van 35 °C en 228 met water van 55 °C, zoals op de pagina over de nadelen.
03
Hoe het gaat

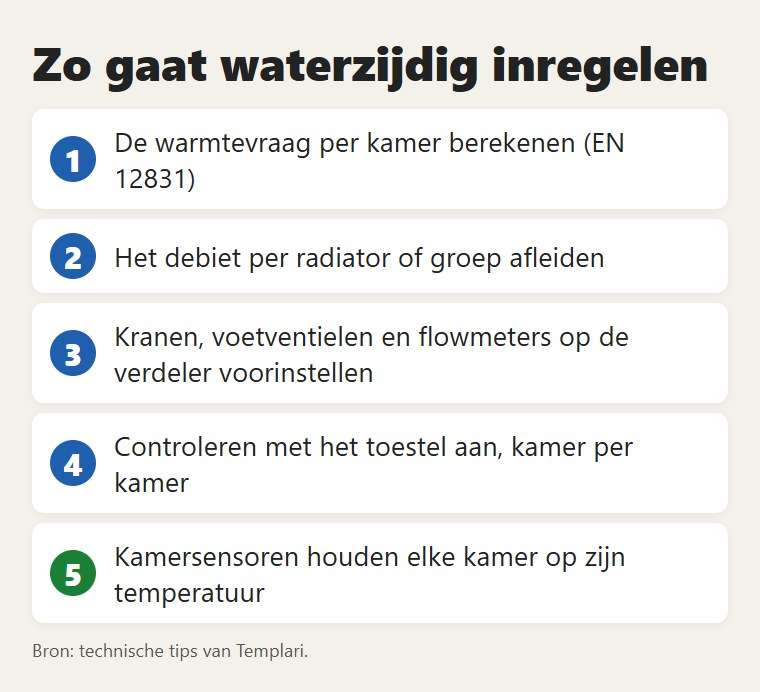

Eerst wordt de warmtevraag per kamer berekend (EN 12831), daaruit het debiet per radiator of groep; dan worden kranen en voetventielen van de radiatoren of de flowmeters op de verdeler van de vloerverwarming voorgeregeld, en wordt met het toestel aan kamer per kamer gecontroleerd. Zonder berekening kun je een proef doen met de temperaturen, maar dat is geen volledig inregelen. Of je radiatoren volstaan, staat in het artikel over radiatoren, de watertemperatuur in dat over de stooklijn.
04
Wat kamersensoren doen
Onze warmtepompen worden aangestuurd door de HCC-elektronica, die de temperatuur van elke kamer leest met de sensoren ROOM of DOME en bij vloerverwarming mengklep, circulatiepomp en thermische koppen aanstuurt met de Floor-kaart. Het toestel werkt voor de kamers, niet voor het buffervat. De elektronica helpt elke kamer op temperatuur te houden, maar vervangt geen ingeregelde kranen: eerst inregelen, dan regelen. Zie het artikel over de regeling en dat over het verschil met de cv-ketel.
05
In Duitsland verplicht voor de subsidie
In Duitsland eist de KfW-subsidie voor een nieuwe verwarming dat de installatie geoptimaliseerd wordt met waterzijdig inregelen, aangetoond met het VdZ-formulier. Dat is geen papierwerk om het papierwerk: het is de reden dat een warmtepomp verbruikt wat beloofd is.
06
Wat je de installateur vraagt
Drie dingen: de warmteberekening per kamer, de voorinstelwaarden op papier voor elke kraan of groep, en de controle met de installatie aan. Wil je een mening over je installatie, vraag ons om informatie.
07
Veelgestelde vragen
Wat is waterzijdig inregelen?
De afstelling die elke radiator of groep vloerverwarming de hoeveelheid water geeft die zijn kamer nodig heeft. Zonder worden radiatoren dicht bij het toestel te warm en blijven die ver weg lauw.
Waarom moet je bij een warmtepomp waterzijdig inregelen?
Omdat hij werkt met zo’n 5 graden verschil tussen aanvoer en retour in plaats van 20 bij een cv-ketel: hij moet vier keer zoveel water rondpompen, 172 liter per uur per kW in plaats van 43. Zonder inregelen wordt het water opgevoerd en stijgt het verbruik.
Hoe regel je radiatoren in?
De warmtevraag per kamer berekenen, het debiet per radiator afleiden, kranen en voetventielen voorregelen en met de installatie aan kamer per kamer controleren.
Kun je zelf waterzijdig inregelen?
Een proef wel, door de temperaturen van radiatoren en kamers te bekijken. Volledig inregelen begint met de berekening per kamer en is werk voor de installateur.
Hoe regel je vloerverwarming in?
Groep per groep, met de flowmeters op de verdeler: korte groepen nemen meer water dan lange.
Zijn thermostaatkranen genoeg?
Nee: ze sluiten als de kamer warm is, maar geven geen extra water aan een kamer die te weinig krijgt. Eerst inregelen, dan thermostaatkranen en sensoren instellen.
Bron: KfW, Merkblatt 458 Heizungsförderung · EN 14511 · EN 12831
