Équilibrage hydraulique des radiateurs et du plancher chauffant avec une pompe à chaleur
En Allemagne « hydraulischer Abgleich » est recherché 14 800 fois par mois, en Angleterre « how to balance radiators » 3 600 ; en France « équilibrage hydraulique » moins, mais le problème est le même : pièces trop chaudes près de la chaudière, froides au fond de la maison. Avec une pompe à chaleur l’équilibrage compte davantage, et nous expliquons pourquoi avec un calcul simple.
01
Ce qu'est l'équilibrage hydraulique

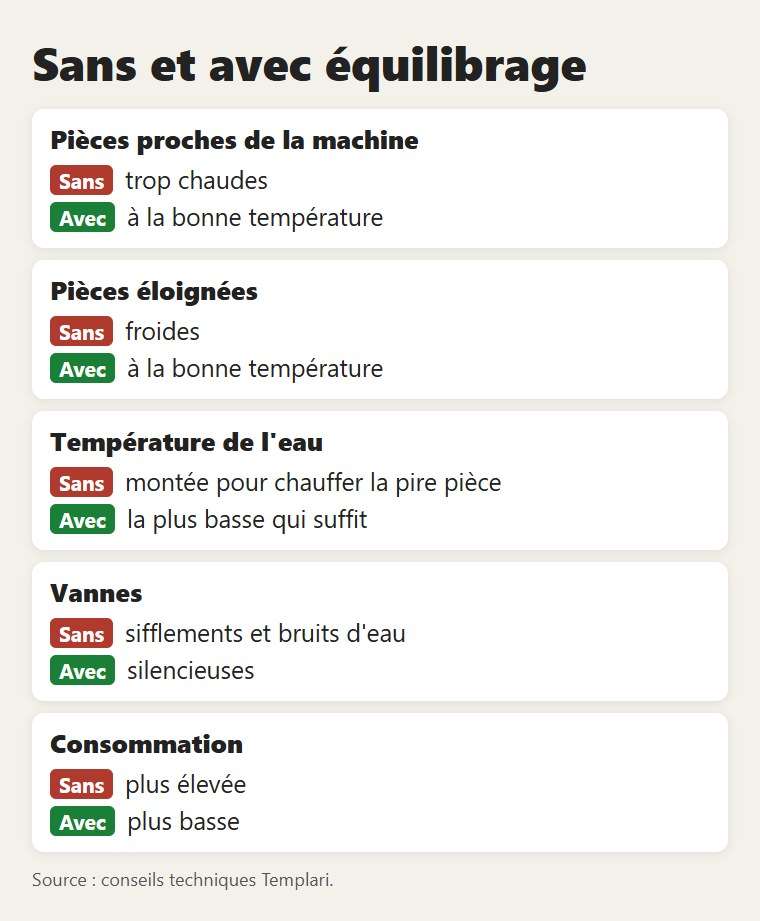

L’eau chaude prend le chemin le plus facile : les radiateurs proches de la machine, aux tuyaux courts, en reçoivent trop ; ceux qui sont loin, trop peu. Équilibrer l’installation, c’est donner à chaque radiateur ou à chaque circuit de plancher la quantité d’eau dont sa pièce a besoin, en réglant vannes, tés de réglage et débitmètres.
02
Pourquoi il compte plus avec une pompe à chaleur

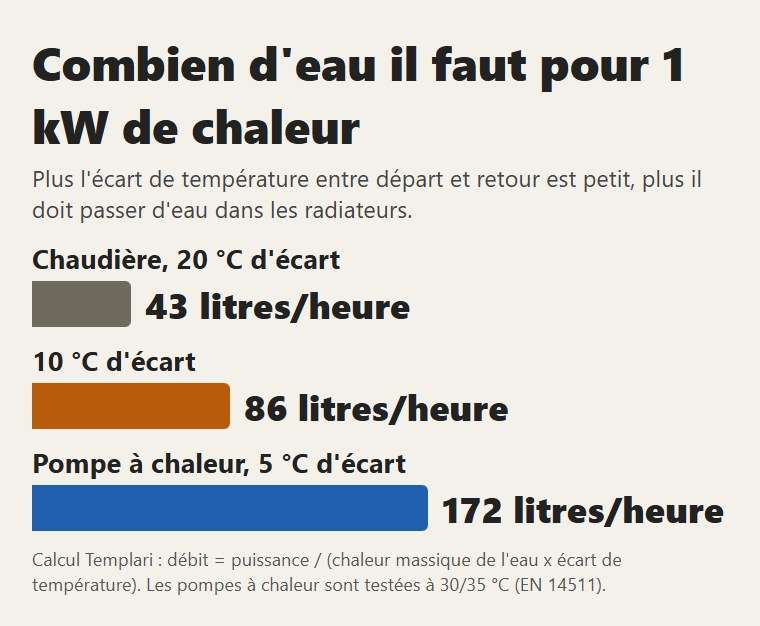

Une chaudière travaille avec environ 20 degrés entre l’eau qui part et celle qui revient ; une pompe à chaleur avec environ 5, et c’est ainsi que les normes la testent (EN 14511, 30/35 °C). Pour la même chaleur, elle doit faire circuler quatre fois plus d’eau : 172 litres par heure par kW au lieu de 43. Si l’installation n’est pas équilibrée, la pire pièce reste froide et l’on monte la température de l’eau. Chaque degré coûte : la Kita X consomme 178 kWh d’électricité pour 1 000 kWh de chaleur avec l’eau à 35 °C et 228 à 55 °C, comme sur la page des inconvénients.
03
Comment on le fait

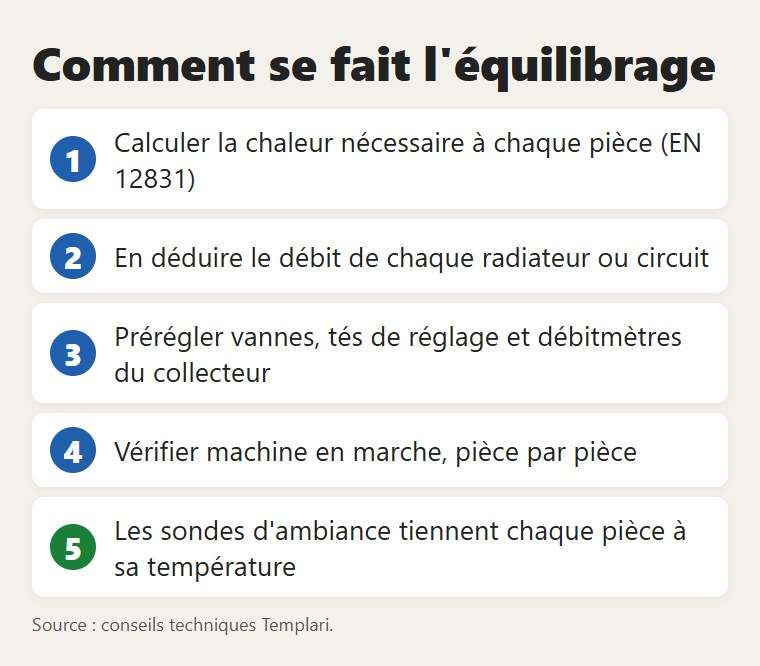

On commence par calculer la chaleur nécessaire à chaque pièce (EN 12831), on en déduit le débit de chaque radiateur ou circuit, on prérègle les vannes et tés de réglage des radiateurs ou les débitmètres du collecteur du plancher, et on vérifie machine en marche, pièce par pièce. Sans calcul, on peut faire un essai en regardant les températures, mais ce n’est pas un équilibrage complet. Comment savoir si vos radiateurs suffisent, c’est dans l’article sur les radiateurs, la température de l’eau dans celui sur la loi d’eau.
04
Ce que font les sondes d'ambiance
Nos pompes à chaleur sont pilotées par l’électronique HCC, qui lit la température de chaque pièce avec les sondes ROOM ou DOME et, pour le plancher, commande vanne mélangeuse, circulateur et têtes thermostatiques avec la carte Floor. La machine travaille pour les pièces, pas pour le ballon tampon. L’électronique aide à tenir chaque pièce à sa température, mais ne remplace pas des vannes réglées : on équilibre d’abord, on régule ensuite. Voir l’article sur la régulation et celui sur la différence avec la chaudière.
05
En Allemagne, il est obligatoire pour l'aide
En Allemagne, l’aide KfW au nouveau chauffage exige que l’installation soit optimisée par un équilibrage hydraulique, prouvé avec le formulaire VdZ. Ce n’est pas de la paperasse pour rien : c’est ce qui fait qu’une pompe à chaleur consomme ce qu’elle promet.
06
Quoi demander à l'installateur
Trois choses : le calcul de chaleur pièce par pièce, les valeurs de préréglage écrites pour chaque vanne ou circuit, et la vérification installation en marche. Si vous voulez un avis sur votre installation, demandez-nous des informations.
07
Questions fréquentes
Qu’est-ce que l’équilibrage hydraulique ?
C’est le réglage qui donne à chaque radiateur ou circuit de plancher la quantité d’eau dont sa pièce a besoin. Sans lui, les radiateurs proches de la machine chauffent trop et ceux qui sont loin restent tièdes.
Pourquoi une pompe à chaleur a-t-elle besoin d’équilibrage ?
Parce qu’elle travaille avec environ 5 degrés entre départ et retour au lieu de 20 pour une chaudière : elle doit faire circuler quatre fois plus d’eau, 172 litres par heure par kW au lieu de 43. Sans équilibrage, on finit par monter l’eau et consommer plus.
Comment équilibrer ses radiateurs ?
On calcule la chaleur de chaque pièce, on en déduit le débit de chaque radiateur, on prérègle vannes et tés de réglage et on vérifie installation en marche, pièce par pièce.
Peut-on faire l’équilibrage soi-même ?
Un essai oui, en regardant les températures des radiateurs et des pièces. L’équilibrage complet part d’un calcul pièce par pièce et c’est le travail de l’installateur.
Les robinets thermostatiques suffisent-ils ?
Non : ils ferment quand la pièce est chaude, mais ne donnent pas plus d’eau à une pièce qui en reçoit trop peu. On équilibre d’abord, on règle ensuite.
Faut-il équilibrer un plancher chauffant ?
Oui, circuit par circuit, avec les débitmètres du collecteur : les circuits courts prennent plus d’eau que les longs.
