Hydraulischer Abgleich bei der Wärmepumpe: Heizkörper und Fußbodenheizung richtig einstellen
„Hydraulischer Abgleich“ wird 14.800-mal im Monat gesucht, „hydraulischer Abgleich Fußbodenheizung“ 5.400, „selber machen“ 1.900. Das Problem kennt jeder: Räume nahe am Kessel zu warm, hinten im Haus kalt. Bei der Wärmepumpe zählt der Abgleich mehr, und wir zeigen mit einer einfachen Rechnung, warum.
01
Was der hydraulische Abgleich ist

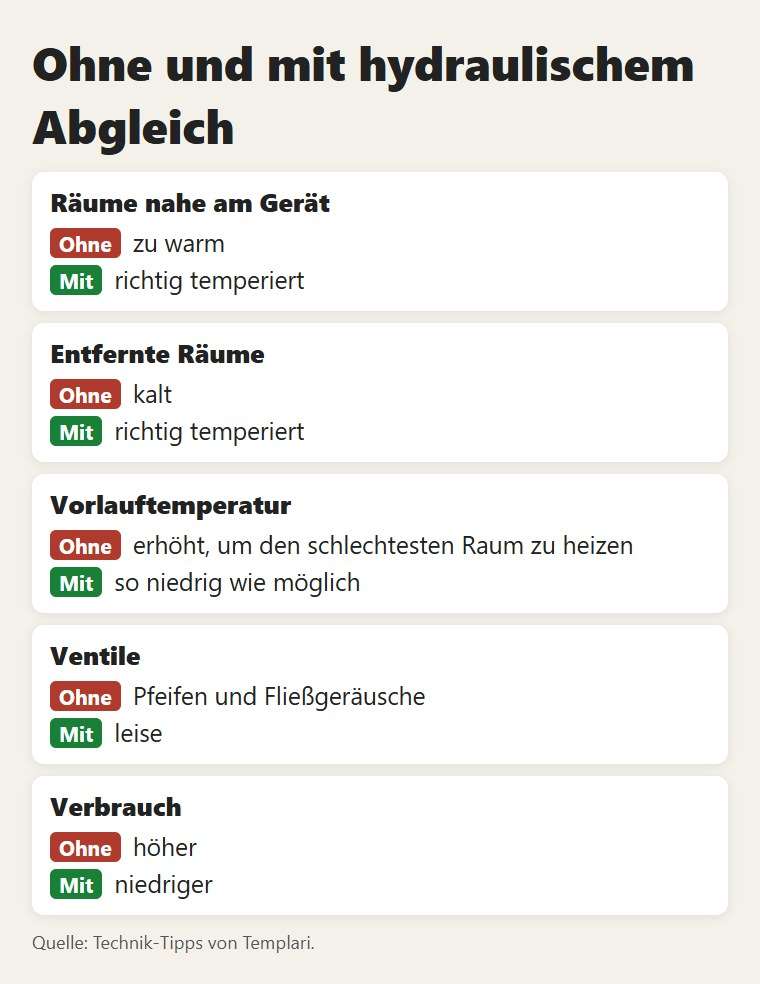

Warmes Wasser nimmt den leichtesten Weg: Heizkörper nahe am Gerät, mit kurzen Leitungen, bekommen zu viel, entfernte zu wenig. Abgleichen heißt, jedem Heizkörper oder jedem Heizkreis der Fußbodenheizung die Wassermenge zu geben, die sein Raum braucht, über Ventile, Rücklaufverschraubungen und Durchflussmesser.
02
Warum er bei der Wärmepumpe mehr zählt

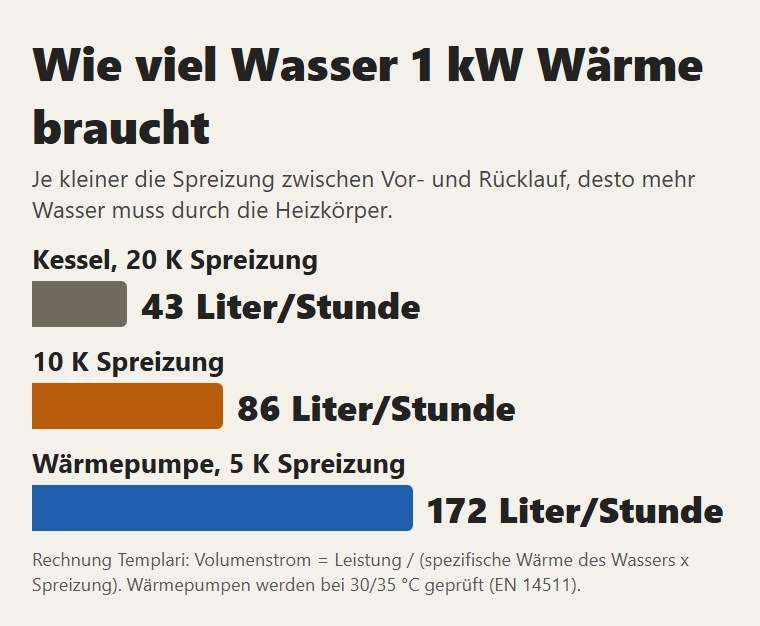

Ein Kessel arbeitet mit etwa 20 K Spreizung zwischen Vor- und Rücklauf, eine Wärmepumpe mit etwa 5, und so wird sie auch geprüft (EN 14511, 30/35 °C). Für dieselbe Wärme muss sie viermal so viel Wasser umwälzen: 172 Liter pro Stunde und kW statt 43. Ist die Anlage nicht abgeglichen, bleibt der schlechteste Raum kalt, und man dreht den Vorlauf hoch. Jedes Grad kostet: Die Kita X braucht für 1.000 kWh Wärme 178 kWh Strom bei 35 °C und 228 bei 55 °C, wie wir auf der Seite über die Nachteile zeigen.
03
So wird er gemacht

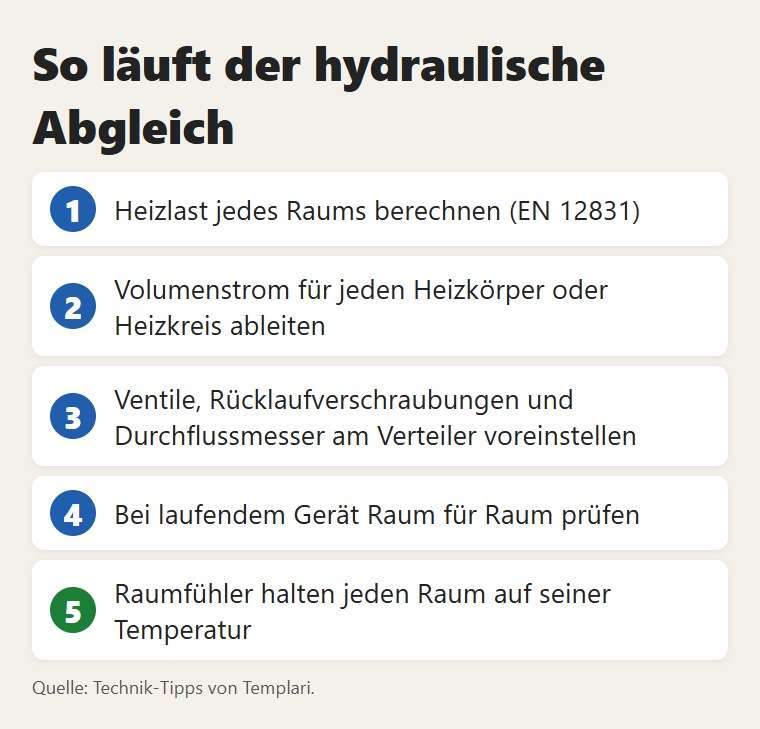

Zuerst wird die Heizlast jedes Raums berechnet (EN 12831), daraus der Volumenstrom jedes Heizkörpers oder Heizkreises; dann werden Ventile und Rücklaufverschraubungen der Heizkörper oder die Durchflussmesser am Verteiler der Fußbodenheizung voreingestellt und bei laufendem Gerät Raum für Raum geprüft. Ohne Berechnung kann man über die Temperaturen einen Versuch machen, aber das ist kein vollständiger Abgleich. Ob die Heizkörper reichen, steht im Beitrag über Heizkörper, der Vorlauf im Beitrag über die Heizkurve.
04
Was die Raumfühler leisten
Unsere Wärmepumpen werden von der Elektronik HCC geführt, die die Temperatur jedes Raums mit den Fühlern ROOM oder DOME misst und bei der Fußbodenheizung Mischer, Umwälzpumpe und Stellantriebe über die Floor-Karte steuert. Das Gerät arbeitet für die Räume, nicht für den Puffer. Die Elektronik hilft, jeden Raum auf seiner Temperatur zu halten, ersetzt aber keine eingestellten Ventile: erst abgleichen, dann regeln. Mehr im Beitrag über die Regelung und im Beitrag über den Unterschied zum Kessel.
05
Pflicht für die KfW-Förderung
Für die KfW-Heizungsförderung muss das Heizsystem mit einem hydraulischen Abgleich optimiert werden; der Nachweis erfolgt mit dem VdZ-Formular. Das ist keine Bürokratie um ihrer selbst willen: Es ist der Grund, warum eine Wärmepumpe so wenig verbraucht wie versprochen.
06
Was man den Installateur fragt
Drei Dinge: die raumweise Heizlastberechnung, die schriftlichen Voreinstellwerte für jedes Ventil oder jeden Heizkreis und die Kontrolle bei laufender Anlage. Wer eine Meinung zu seiner Anlage möchte: Fragen Sie uns.
07
Häufige Fragen
Was ist ein hydraulischer Abgleich?
Die Einstellung, die jedem Heizkörper oder Fußbodenheizkreis die Wassermenge gibt, die sein Raum braucht. Ohne ihn werden Heizkörper nahe am Gerät zu warm und entfernte bleiben kühl.
Warum braucht die Wärmepumpe einen hydraulischen Abgleich?
Weil sie mit etwa 5 K Spreizung arbeitet statt mit 20 wie ein Kessel: Sie muss viermal so viel Wasser umwälzen, 172 Liter pro Stunde und kW statt 43. Ohne Abgleich dreht man den Vorlauf hoch und verbraucht mehr.
Hydraulischer Abgleich bei Fußbodenheizung: wie?
Heizkreis für Heizkreis über die Durchflussmesser am Verteiler: Kurze Kreise nehmen mehr Wasser als lange.
Kann man den hydraulischen Abgleich selber machen?
Einen Versuch über die Temperaturen von Heizkörpern und Räumen ja. Der vollständige Abgleich beginnt mit der raumweisen Heizlastberechnung und ist Sache des Installateurs.
Ist der hydraulische Abgleich Pflicht?
Für die KfW-Heizungsförderung ja: Das Heizsystem muss abgeglichen sein, nachgewiesen mit dem VdZ-Formular.
Reichen Thermostatventile?
Nein: Sie schließen, wenn der Raum warm ist, geben aber einem unterversorgten Raum nicht mehr Wasser. Erst abgleichen, dann Thermostatventile und Fühler einstellen.
Quelle: KfW, Merkblatt 458 Heizungsförderung · EN 14511 · EN 12831
