Instalación de aerotermia: dónde ponerla, qué hace falta y cómo se hace, paso a paso

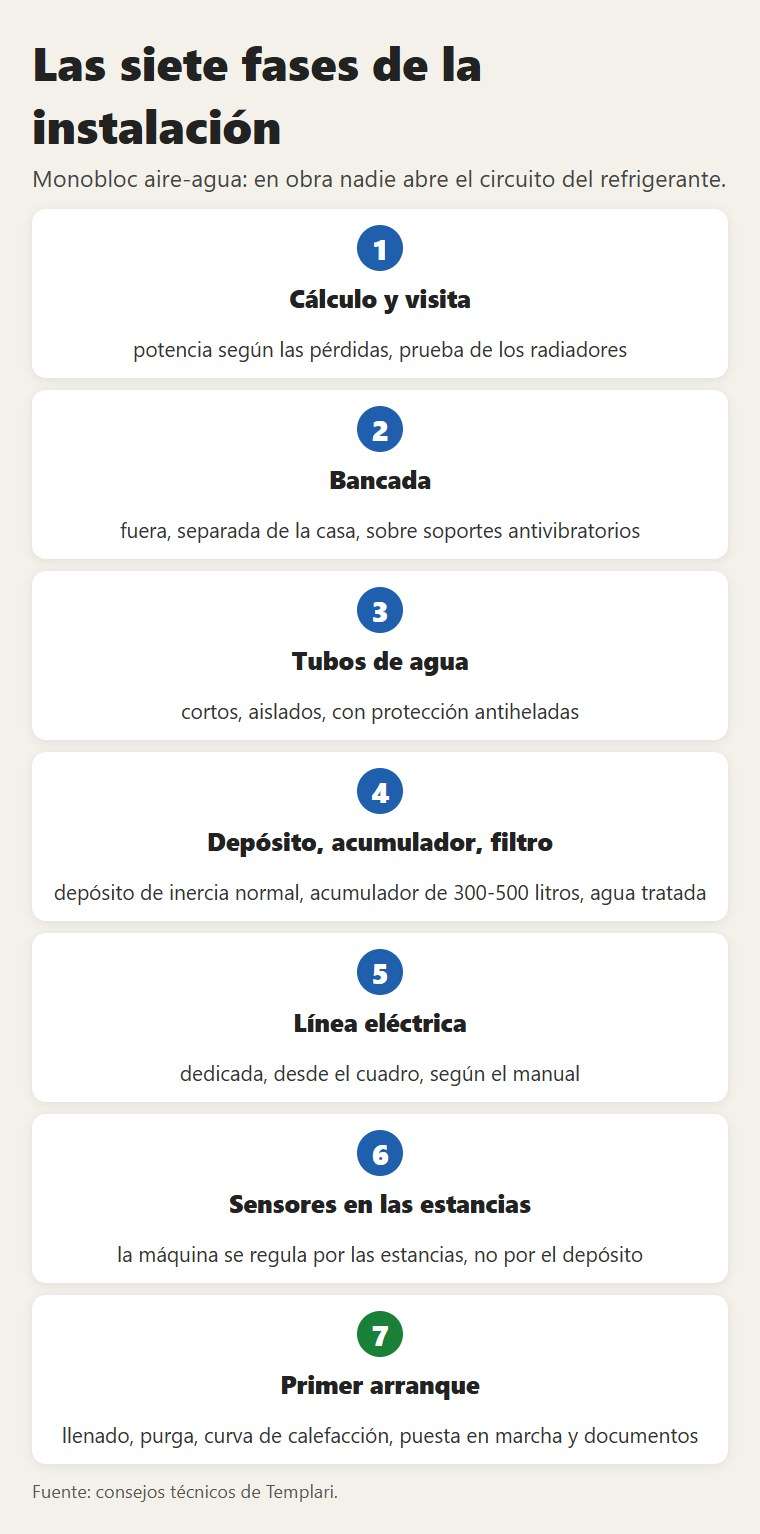

La instalación es lo más buscado después de la máquina: en España «instalación aerotermia» 1.600 veces al mes, igual que en Alemania y los Países Bajos, en Francia «installation pompe à chaleur» 5.400, en Polonia «montaż pompy ciepła» 1.900. Aquí seguimos una bomba de calor aire-agua monobloc como las nuestras, desde la visita hasta el primer arranque, con lo que decide si la instalación irá bien durante veinte años. No damos precios: dependen de la casa.
01
Lo primero: el cálculo y la visita
La potencia no se copia de la caldera vieja: se calcula con las pérdidas de la casa en el día más frío de la zona, como explicamos en el artículo sobre el dimensionado. En la visita se mira la instalación que hay: con radiadores conviene hacer antes la prueba de invierno con la caldera a 55 °C, descrita en el artículo sobre aerotermia con radiadores. Y se decide dónde van la máquina, el depósito de inercia y el acumulador.
02

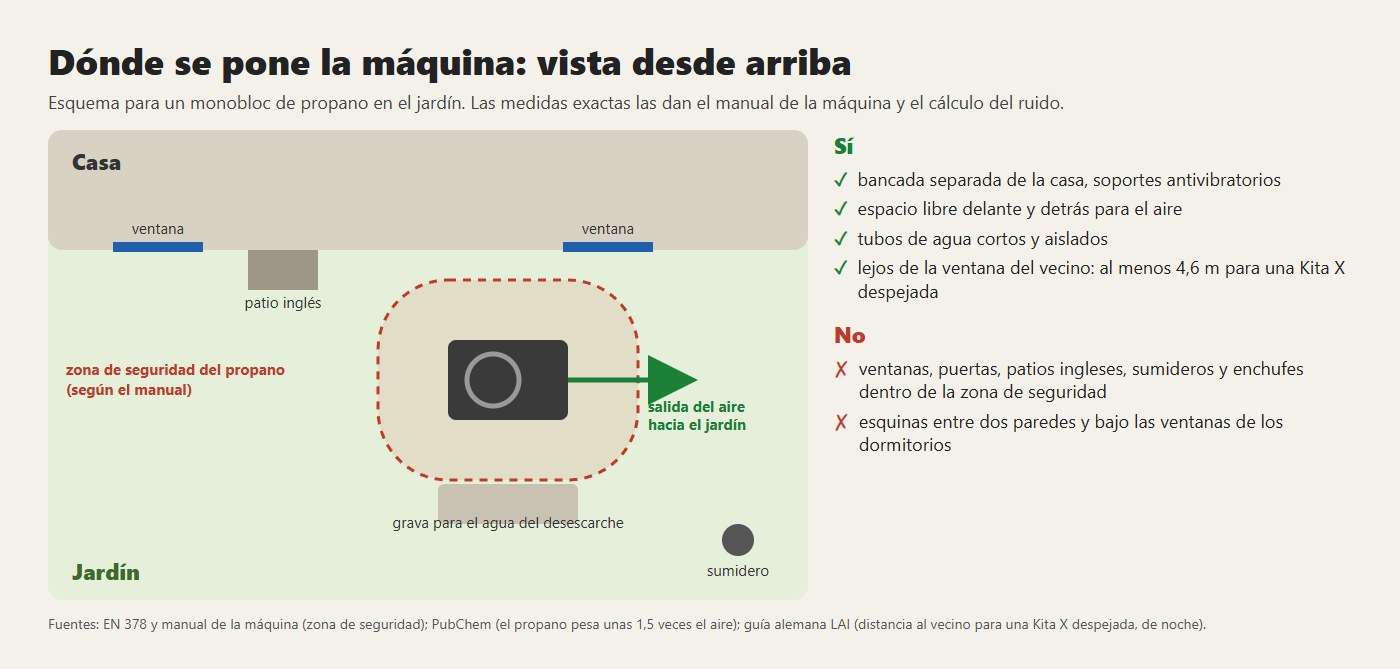

Dónde se pone la máquina fuera
Un monobloc va al aire libre, sobre una bancada estable separada de la casa y sobre soportes antivibratorios, con espacio libre delante del ventilador y detrás de la batería para que circule el aire. Lejos de esquinas y de ventanas de dormitorios, con la salida del aire hacia el jardín: las distancias al vecino las explicamos en el artículo sobre el ruido. Con propano hay una regla más. El propano pesa una vez y media el aire (PubChem): si alguna vez saliera, bajaría hacia el suelo. Por eso alrededor de la máquina hay una zona de seguridad, indicada en el manual según la norma EN 378, dentro de la cual no puede haber ventanas, puertas, patios ingleses, sumideros, desagües ni enchufes.
03
El agua del desescarche
En invierno la máquina derrite la escarcha de la batería y suelta agua, a veces varias veces al día, como contamos en el artículo sobre el desescarche. Esa agua debe ir a un lecho de grava o a un desagüe protegido de las heladas, nunca a un camino o una escalera, donde se haría hielo.
04
En casa solo entran dos tubos de agua
En el monobloc el circuito del refrigerante se cierra y se prueba en fábrica: en obra nadie lo abre, y en casa solo entran la ida y el retorno del agua. El tramo exterior debe ser corto, aislado y protegido de las heladas: válvulas antihielo que vacían el agua por debajo de cierta temperatura, o glicol en el circuito, como explicamos en la página sobre el monobloc. Dentro se montan el depósito de inercia, normal y no estratificado, el acumulador de agua caliente, mejor de 300-500 litros, y un filtro de lodos: el agua de la instalación debe tratarse, porque lo que se deposita acaba en los intercambiadores. Las razones están en el artículo sobre el depósito de inercia.
05
La electricidad y los sensores
La máquina quiere su propia línea eléctrica desde el cuadro, con las protecciones y la sección de cable que indica el manual. Luego la regulación: con HCC en cada estancia va un sensor de temperatura y humedad, y la máquina se regula por las estancias, no por la sonda del depósito. Por qué, lo explicamos en el artículo sobre la bomba de calor que no es una caldera y en el de la instalación completa.
06
El primer arranque y la puesta en marcha
Se llena la instalación, se purga el aire, se comprueban presión y caudal y se ajusta la curva de calefacción, es decir la temperatura del agua según el frío de fuera, como explicamos en el artículo sobre la curva de calefacción. Al final el instalador entrega los documentos; en Italia, la declaración de conformidad de la instalación (Decreto Ministerial 37/2008). Desde ahí, las revisiones son las del artículo sobre el mantenimiento.
07
Qué preguntar al instalador
Seis preguntas. En qué cálculo se basa la potencia. Dónde pone la máquina y si ha comprobado la zona de seguridad del manual. Adónde va el agua del desescarche. Cómo protege de las heladas los tubos exteriores. Qué depósito de inercia y qué acumulador monta. Y quién manda sobre la máquina: las estancias o la sonda del depósito. Si quieres una opinión sobre tu casa, pídenos información.
08
Preguntas frecuentes
¿Dónde se instala una aerotermia aire-agua?
Al aire libre, sobre una bancada separada de la casa, con espacio libre para el aire, lejos de esquinas y ventanas de dormitorios. Con propano, la zona de seguridad debe estar libre de ventanas, puertas, patios ingleses, sumideros y enchufes.
¿Hace falta un frigorista para instalar una aerotermia monobloc?
No: el circuito del refrigerante se cierra y se prueba en fábrica. En obra solo se hacen las conexiones de agua y electricidad.
¿Se puede poner la aerotermia cerca de una ventana?
No dentro de la zona de seguridad del manual, porque el propano pesa más que el aire. Y por el ruido, mejor lejos de las ventanas de los dormitorios: para una Kita X despejada la guía alemana LAI indica al menos 4,6 metros de la ventana del vecino, de noche.
¿Adónde va el agua que sale de la aerotermia en invierno?
Es agua del desescarche: debe ir a un lecho de grava o a un desagüe protegido de las heladas, nunca a un camino o una escalera.
¿Qué hace falta en casa para un monobloc?
Dos tubos de agua, un depósito de inercia normal, un acumulador de agua caliente, mejor de 300-500 litros, un filtro, una línea eléctrica propia y los sensores en las estancias.
¿Quién puede instalar una aerotermia?
Un instalador habilitado. En Italia emite la declaración de conformidad prevista por el Decreto Ministerial 37/2008.
Fuentes: PubChem, Propane · EN 378 · DM 37/2008
