Montaż pompy ciepła: gdzie ją postawić, co jest potrzebne i jak to wygląda krok po kroku
Po samej maszynie najczęściej szuka się montażu: w Polsce „montaż pompy ciepła” 1900 razy w miesiącu, we Francji „installation pompe à chaleur” 5400, w Niemczech, Holandii i Hiszpanii po 1600. Śledzimy tu pompę ciepła powietrze-woda typu monoblok, taką jak nasze, od oględzin do pierwszego uruchomienia, z tym, co decyduje, czy instalacja będzie dobrze działać przez dwadzieścia lat. Cen nie podajemy: zależą od domu.

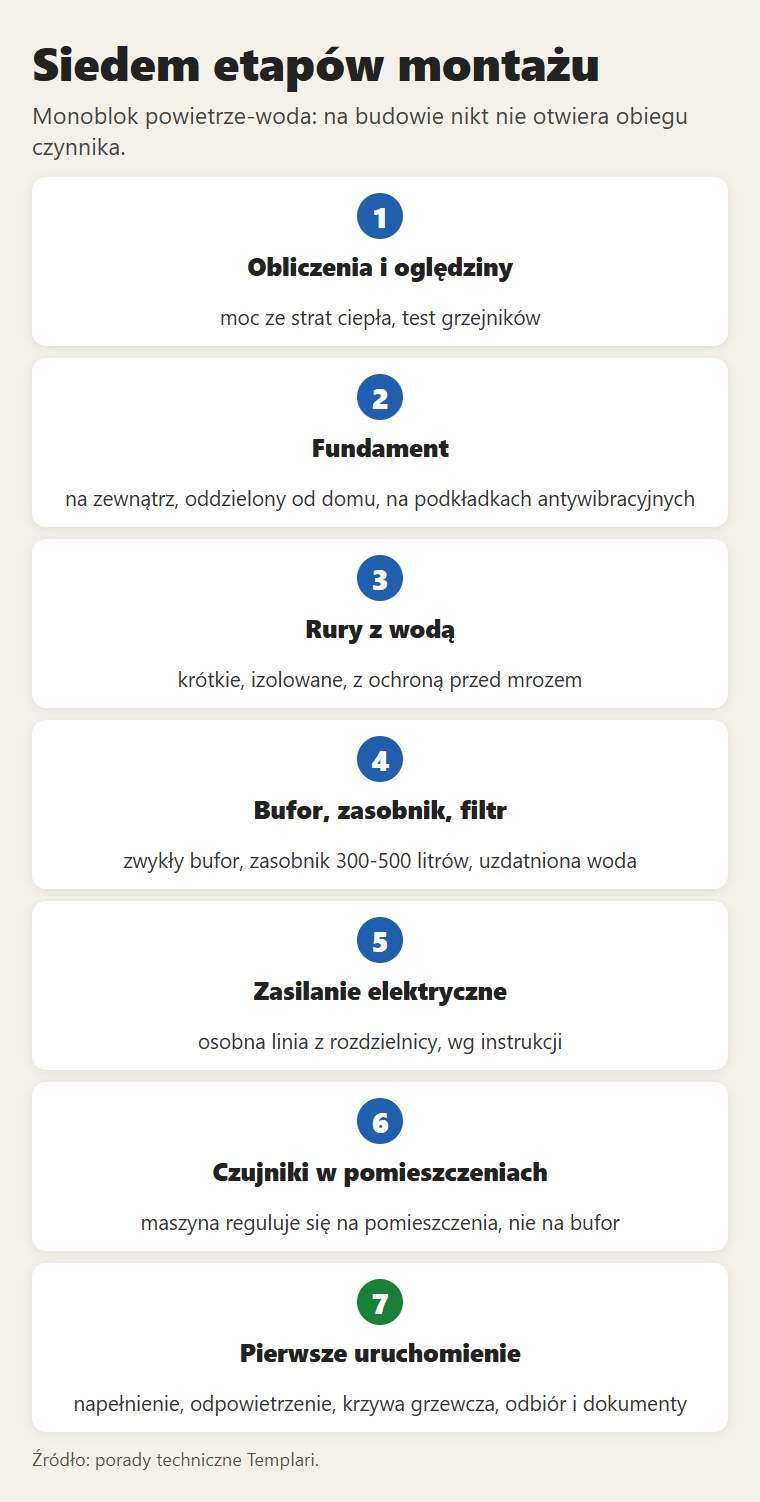

01
Najpierw: obliczenia i oględziny
Mocy nie przepisuje się ze starego kotła: oblicza się ją ze strat ciepła domu w najzimniejszy dzień w regionie, jak wyjaśniamy w artykule o doborze mocy. Przy oględzinach patrzy się na istniejącą instalację: przy grzejnikach warto najpierw zrobić zimowy test z kotłem na 55 °C, opisany w artykule o pompie ciepła z grzejnikami. I ustala się, gdzie staną maszyna, bufor i zasobnik.
02

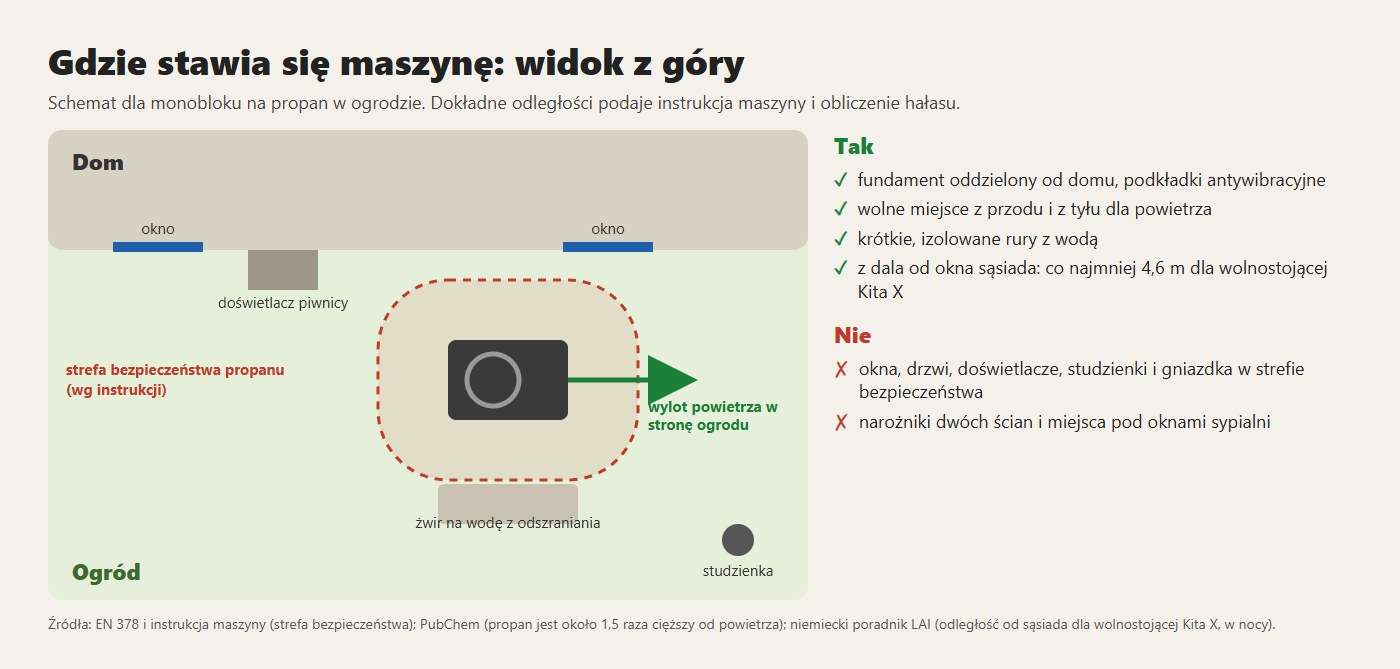

Gdzie stawia się maszynę na zewnątrz
Monoblok stoi na zewnątrz, na stabilnym fundamencie oddzielonym od domu i na podkładkach antywibracyjnych, z wolnym miejscem przed wentylatorem i za wymiennikiem, żeby powietrze krążyło. Z dala od narożników i okien sypialni, z wylotem powietrza w stronę ogrodu: odległości od sąsiada omawiamy w artykule o hałasie. Z propanem jest jedna zasada więcej. Propan jest około półtora raza cięższy od powietrza (PubChem): gdyby kiedyś się ulotnił, opadłby w dół. Dlatego wokół maszyny jest strefa bezpieczeństwa, podana w instrukcji zgodnie z normą EN 378, w której nie może być okien, drzwi, doświetlaczy piwnic, studzienek, odpływów ani gniazdek.
03
Woda z odszraniania
Zimą maszyna roztapia szron na wymienniku i wypuszcza wodę, czasem kilka razy dziennie, jak opisujemy w artykule o odszranianiu. Ta woda musi trafić na złoże żwiru albo do odpływu chronionego przed mrozem, nigdy na chodnik czy schody, gdzie zamieni się w lód.
04
Do domu wchodzą tylko dwie rury z wodą
W monobloku obieg czynnika jest zamknięty i sprawdzony w fabryce: na budowie nikt go nie otwiera, a do domu wchodzą tylko zasilanie i powrót wody. Odcinek na zewnątrz musi być krótki, zaizolowany i chroniony przed mrozem: zawory antyzamarzaniowe, które spuszczają wodę poniżej pewnej temperatury, albo glikol w obiegu, jak wyjaśniamy na stronie o monobloku. W środku montuje się bufor, zwykły, nie warstwowy, zasobnik ciepłej wody, najlepiej 300-500 litrów, i filtr zanieczyszczeń: wodę w instalacji trzeba uzdatnić, bo to, co się osadza, trafia do wymienników. Powody podajemy w artykule o buforze.
05
Elektryka i czujniki
Maszyna potrzebuje własnej linii elektrycznej z rozdzielnicy, z zabezpieczeniami i przekrojem przewodów podanymi w instrukcji. Potem regulacja: z HCC w każdym pomieszczeniu jest czujnik temperatury i wilgotności, a maszyna reguluje się na pomieszczenia, nie na czujnik w buforze. Dlaczego, wyjaśniamy w artykule o tym, że pompa ciepła to nie kocioł i w tym o całej instalacji.
06
Pierwsze uruchomienie i odbiór
Instalację się napełnia i odpowietrza, sprawdza się ciśnienie i przepływ, ustawia krzywą grzewczą, czyli temperaturę wody zależnie od mrozu na zewnątrz, jak wyjaśniamy w artykule o krzywej grzewczej. Na koniec instalator przekazuje dokumenty; we Włoszech jest wśród nich deklaracja zgodności instalacji (dekret ministerialny 37/2008). Potem obowiązują kontrole z artykułu o serwisie.
07
O co zapytać instalatora
Sześć pytań. Na jakich obliczeniach oparta jest moc. Gdzie stanie maszyna i czy sprawdzono strefę bezpieczeństwa z instrukcji. Dokąd spływa woda z odszraniania. Jak rury na zewnątrz są chronione przed mrozem. Jaki bufor i jaki zasobnik zostaną zamontowane. I kto steruje maszyną: pomieszczenia czy czujnik w buforze. Jeśli chcesz opinii o swoim domu, zapytaj nas.
08
Najczęstsze pytania
Gdzie montuje się pompę ciepła powietrze-woda?
Na zewnątrz, na fundamencie oddzielonym od domu, z wolnym miejscem dla powietrza, z dala od narożników i okien sypialni. Przy propanie w strefie bezpieczeństwa nie może być okien, drzwi, doświetlaczy, studzienek ani gniazdek.
Czy do montażu monobloku potrzebny jest chłodnik?
Nie: obieg czynnika jest zamknięty i sprawdzony w fabryce. Na budowie wykonuje się tylko podłączenia wody i prądu.
Czy pompę ciepła można postawić przy oknie?
Nie w strefie bezpieczeństwa z instrukcji, bo propan jest cięższy od powietrza. A ze względu na hałas lepiej z dala od okien sypialni: dla wolnostojącej Kita X niemiecki poradnik LAI podaje w nocy co najmniej 4,6 metra od okna sąsiada.
Dokąd idzie woda, która zimą wypływa z pompy ciepła?
To woda z odszraniania: musi trafić na złoże żwiru albo do odpływu chronionego przed mrozem, nigdy na chodnik czy schody.
Co jest potrzebne w domu dla monobloku?
Dwie rury z wodą, zwykły bufor, zasobnik ciepłej wody, najlepiej 300-500 litrów, filtr, osobna linia elektryczna i czujniki w pomieszczeniach.
Kto może zamontować pompę ciepła?
Uprawniony instalator. We Włoszech wystawia deklarację zgodności wymaganą przez dekret ministerialny 37/2008.
Źródła: PubChem, Propane · EN 378 · DM 37/2008
