Pufferspeicher für die Wärmepumpe: nötig? Welcher Typ, wie groß und welche man meidet
Der Pufferspeicher ist der Wasserspeicher der Heizungsanlage und das meistgesuchte Zubehör der Wärmepumpe: 9.900 Suchanfragen im Monat in Deutschland, 5.400 in Polen, 3.600 in Italien. Die Fragen sind immer dieselben: Braucht man ihn? Welcher Typ? Wie viele Liter? Wir antworten mit dem, was wir in den Anlagen sehen, und mit dem, was die Normen sagen, dazu zwei Warnungen: Manche Speicher arbeiten mit einer Wärmepumpe schlecht, und ein zu kleiner Warmwasserspeicher lässt die Maschine viel mehr arbeiten als nötig.
01
Wofür der Pufferspeicher da ist
Der Pufferspeicher hält einen Wasservorrat zwischen Wärmepumpe und Anlage und hat drei Aufgaben. Er gibt der Maschine ein Wasservolumen, auf dem sie arbeitet, damit sie lange Zyklen fährt statt ständig an- und auszugehen. Er gibt der Anlage Wärme, während die Maschine abtaut, wie wir im Beitrag über die Abtauung erklären. Und er trennt den Kreis der Maschine vom Kreis der Räume, die unterschiedliche Volumenströme haben. Im Sommer, wenn die Maschine auch kühlt, hält derselbe Speicher das kalte Wasser: Deshalb sind unsere Pufferspeicher gedämmt und für Wärme und Kälte gebaut.
02
Der Pufferspeicher soll die Maschine nicht steuern
Hier liegt der häufigste Fehler: Viele Wärmepumpen schalten nach dem Fühler im Pufferspeicher. Der Speicher wird aber schnell warm und schnell kalt, und die Maschine läuft ihm hinterher. Unsere Maschinen mit HCC regeln nach der Raumtemperatur, die sich in Stunden ändert, nicht in Minuten: Der Puffer bleibt ein Schwungrad, kein Thermostat. Das erklären wir im Beitrag darüber, warum eine Wärmepumpe kein Heizkessel ist und in dem über die komplette Anlage.
03

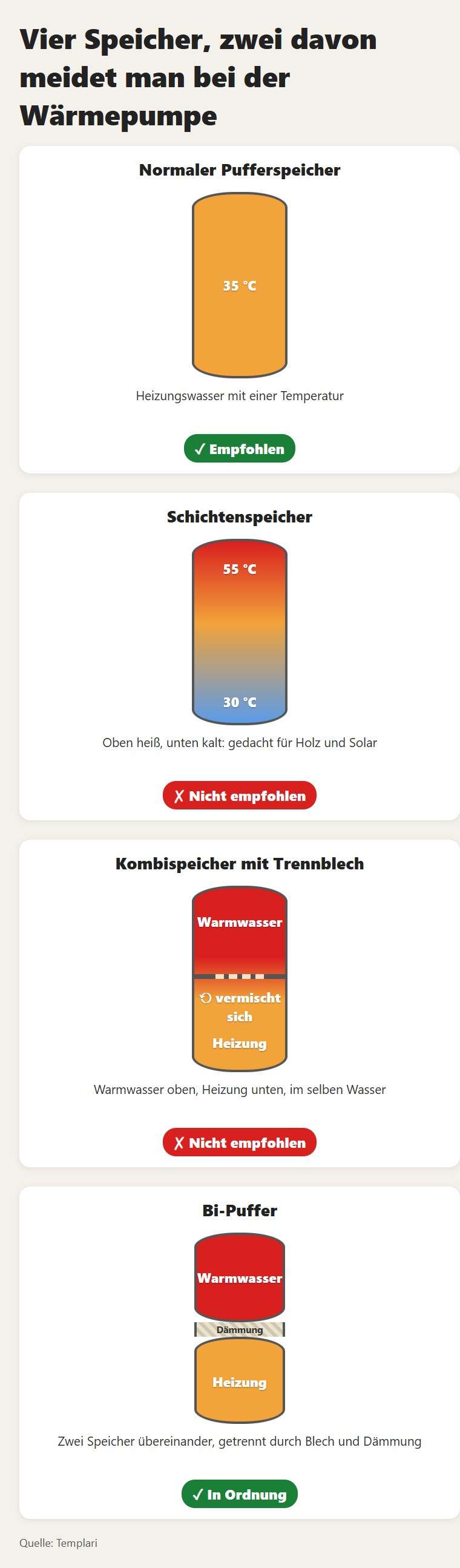

Normaler Pufferspeicher ja, Schichtenspeicher nein
Für eine Wärmepumpe empfehlen wir den normalen Pufferspeicher: einen gedämmten Speicher mit dem Heizungswasser auf einer Temperatur. Der Schichtenspeicher hält das warme Wasser oben und das kalte unten und ist für Holzkessel und Solarthermie gedacht, die mit hohen Temperaturen und Spreizungen von 20-30 Grad arbeiten. Die Wärmepumpe arbeitet anders: Der Normprüfpunkt der EN 14511 für die Fußbodenheizung läuft mit 30 °C Rücklauf und 35 °C Vorlauf, also nur 5 Grad, mit einem hohen Volumenstrom, der die Schichten durchmischt; und die Maschine arbeitet umso effizienter, je niedriger die Wassertemperatur ist. Die heiße Schicht oben braucht sie nicht. Wir raten davon ab.
04
Der Kombispeicher mit Trennblech: nein
Dann gibt es den Kombispeicher: ein einziger Speicher mit einem Trennblech in der Mitte, geschlossen oder gelocht, oben wird Warmwasser entnommen, unten Heizungswasser. Davon raten wir ab. Das Wasser geht von einer Seite zur anderen und vermischt sich: Die Heizung zieht die Wärme des Warmwassers ab, das Warmwasser kühlt aus, und die Maschine macht wieder Warmwasser, und wieder. So verbraucht sie das Doppelte und hält halb so lange. Sind die beiden Teile wirklich getrennt, ist es in Ordnung.
05
Der Bi-Puffer: zwei Speicher übereinander
Der Bi-Puffer ist etwas anderes. Es sind zwei Speicher übereinander, getrennt durch ein Blech und eine Dämmschicht: oben Warmwasser, unten Heizung, und die beiden Wässer berühren sich nicht. Er braucht den Platz eines einzigen Speichers und ist praktisch, wenn im Haus wenig Platz ist. Wir haben ihn in vier Größen im Katalog.
06
Wie viele Liter
Bei den Litern sind sich die Faustformeln nicht einig. Deutsche Quellen nennen Zahlen von 10 bis 50 Litern pro kW Leistung: Die EN 15450 nennt 12 bis 35 Liter pro kW, die VDI-Richtlinien etwa 20. Eine Maschine mit 10 kW läge also zwischen 120 und 350 Litern. Wichtiger als die Faustformel sind zwei Dinge: das Mindestwasservolumen, das der Hersteller für seine Maschine verlangt, und die Anlage. Eine Fußbodenheizung hat schon viel Wasser in den Rohren, Gebläsekonvektoren wenig. Unsere Pufferspeicher reichen von 100 bis 1.500 Litern, und die Größe wird mit dem Fachplaner nach Maschine und Anlage gewählt. Größer heißt auch mehr Wärmeverlust, wie wir weiter unten sehen.
07
Ein zu kleiner Warmwasserspeicher ist Verschwendung

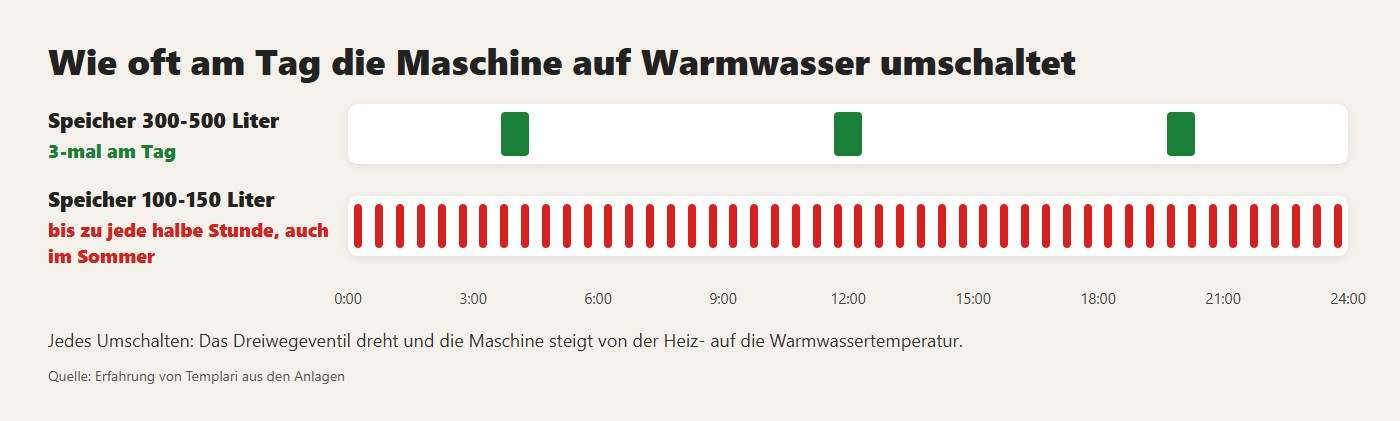

Dasselbe gilt für den Warmwasserspeicher. Die Wärmepumpe lädt ihn über ein Dreiwegeventil: In dieser Zeit versorgt sie die Heizung nicht und bringt das Wasser auf Warmwassertemperatur. Mit einem Speicher von 300 oder 500 Litern schaltet das Ventil dreimal am Tag. Mit einem von 100 oder 150 Litern, gewählt weil der Platz fehlt, muss die Maschine bis zu jede halbe Stunde auf Warmwasser umschalten, im Sommer sogar während sie kühlt. Das ist eine enorme Energieverschwendung; und mit einer Flächenheizung springt die Maschine ständig von niedriger auf hohe Temperatur und verschleißt viel früher.
08
Wie viel ein Speicher verliert

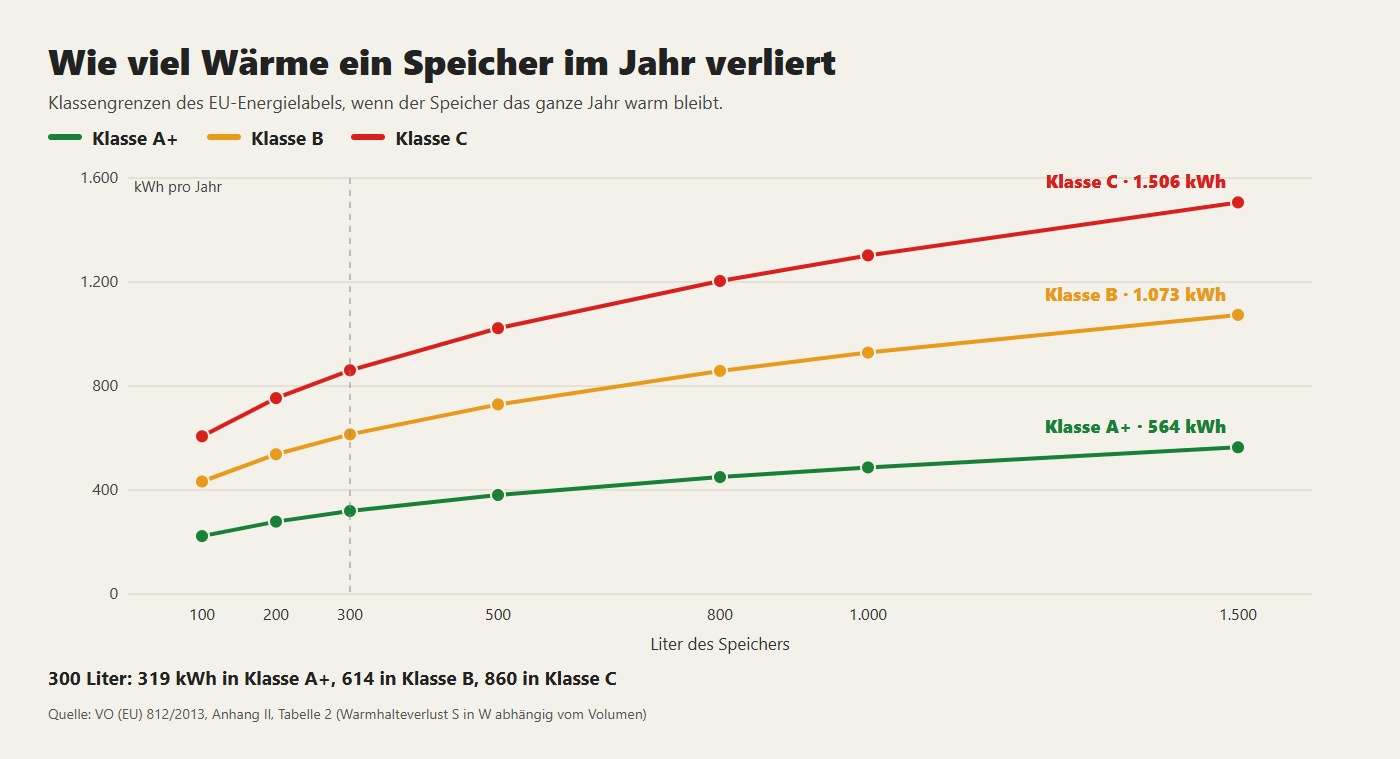

Ein warmer Speicher verliert den ganzen Tag Wärme, und das EU-Energielabel misst es: Die Klasse hängt von den verlorenen Watt im Verhältnis zu den Litern ab (Verordnung (EU) 812/2013). An den Klassengrenzen verliert ein Speicher mit 300 Litern 36 W in Klasse A+, 70 W in Klasse B und 98 W in Klasse C: Bleibt er das ganze Jahr warm, sind das 319, 614 und 860 kWh. Der Verlust wächst mit dem Unterschied zwischen Wasser und Raum: Ein Puffer mit 35 °C verliert weniger als ein Warmwasserspeicher mit 50 °C. Deshalb zählt die Dämmung, und der Speicher sollte die richtige Größe haben, nicht die größtmögliche.
09
Ein ordentlicher Heizraum
In einem ordentlichen Heizraum stehen Pufferspeicher, Warmwasserspeicher und Wasseraufbereitung nah beieinander, mit kurzen gedämmten Leitungen. Im Sommer müssen der Puffer und die Kaltwasserleitungen mit diffusionsdichtem Material gedämmt sein: Unter dem Taupunkt kondensiert die Raumluft darauf. Und das Heizungswasser muss aufbereitet werden, weil sich Schmutz im Speicher absetzt und in den Wärmetauschern landet. Wer was wie oft prüft, steht im Beitrag über die Wartung.
10
Was man den Installateur fragt
Fünf Fragen. Welcher Puffer: normal, kein Schichtenspeicher und kein Kombispeicher. Wie viele Liter und warum, ausgehend vom Mindestvolumen der Maschine und vom Wasser, das schon in der Anlage ist. Welche Energieklasse der Speicher hat. Wie groß der Warmwasserspeicher ist: Mit 100-150 Litern schaltet die Maschine zu oft auf Warmwasser. Und wer die Maschine steuert, der Pufferfühler oder die Räume. Wer eine Meinung zu seiner Anlage möchte: Fragen Sie uns.
11
Häufige Fragen
Braucht eine Wärmepumpe einen Pufferspeicher?
In den meisten Anlagen ja: Er gibt der Maschine ein Wasservolumen für lange Zyklen, liefert Wärme während der Abtauung und trennt den Kreis der Maschine von dem der Räume. Die Größe hängt von der Maschine und vom Wasser ab, das schon in der Anlage ist.
Ist ein Schichtenspeicher besser?
Mit Wärmepumpe nicht: Der Schichtenspeicher ist für Holz und Solar gedacht, die mit hohen Temperaturen arbeiten. Die Wärmepumpe arbeitet am besten mit möglichst niedriger Wassertemperatur, und ihr Volumenstrom durchmischt die Schichten.
Kann man einen Kombispeicher für Heizung und Warmwasser verwenden?
Wir raten davon ab, wenn beide Teile im selben Wasser liegen und nur durch ein geschlossenes oder gelochtes Trennblech getrennt sind: Das Wasser vermischt sich, die Maschine macht ständig Warmwasser, verbraucht das Doppelte und hält halb so lange. In Ordnung, wenn sie getrennt sind, wie beim Bi-Puffer.
Wie viele Liter braucht der Pufferspeicher?
Die Quellen reichen von 10 bis 50 Litern pro kW; die EN 15450 nennt 12-35 Liter pro kW. Entscheidend sind das Mindestvolumen des Herstellers und das Wasser, das schon in der Anlage ist.
Wie groß sollte der Warmwasserspeicher sein?
Mit 300-500 Litern schaltet die Maschine dreimal am Tag auf Warmwasser; mit 100-150 Litern bis zu jede halbe Stunde, mit Energieverschwendung und mehr Verschleiß.
Wie viel Wärme verliert ein Pufferspeicher?
Das hängt von der Energieklasse ab: An den Klassengrenzen verliert ein Speicher mit 300 Litern 36 W in A+ und 98 W in C, also 319 bis 860 kWh, wenn er das ganze Jahr warm bleibt.
Soll der Pufferspeicher die Wärmepumpe steuern?
Besser nicht: Er wird schnell warm und schnell kalt, und die Maschine geht ständig an und aus. Mit HCC regelt die Maschine nach der Raumtemperatur.
